全部监控设备均按照有关规范、规定、标准、总体设计报告中的有关技术指标进行，当技术指标、规范标准之间有差异时，按技术要求高的标准执行。施工期间如遇国家有关规程、规范的修订或新的规范   颁布，则以新的规程规范为准。

1.2 环境条件

a.室内环境(监控中心、启闭机等)：运行温度为 50C～400C，相对湿度为 30%～90%。 b.室外环境：运行温度为-300C～450C，相对湿度为 30%～90%；

c.电磁环境：监控中心、配电室及启闭机房等除钢筋混凝土结构外，无任何特殊的电磁屏蔽。   d.电源环境：三相交流 380V±10%，50Hz±2%，中性点接地电源；

单相交流 220V±10%，50Hz±2%电源。e.接地环境：系统接地可使用水库公用接地网。

2.2 主要设备配置清单（1-1）

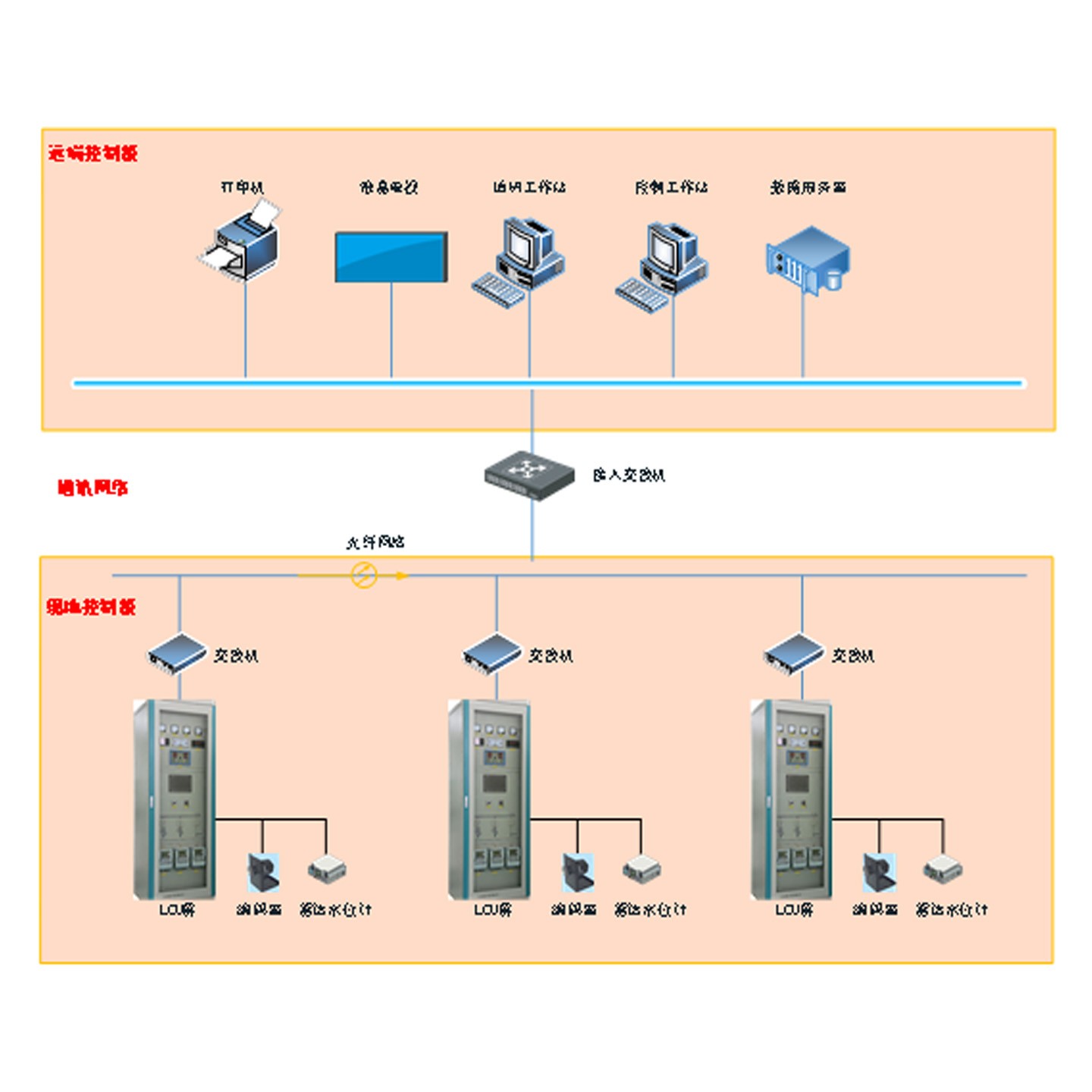

闸门自动化控制系统闸室配现地 PLC 控制柜及系统连接网络。

a． 现地控制单元：PLC 柜进行信号采集。PLC 柜上可选择三个控制方式：手动、自动、和远程。

b． 系统网络：各现地监控单元采集其所属各类监控信号，现地控制单元对外接口为网口。

2.2 系统详细功能描述及性能指标：

1)现地控制单元

闸门现地控制单元主要完成数据采集与处理、事件检测、控制与调节、人机接口与通信等功能。闸门

现地控制单元可手动实现闸门控制，也可实现与闸门监控中心进行网络数据通信，接收控制指令并对闸门

发出启闭信号；并通过传感器接收闸门现场信息，向闸门监控中心反馈闸门现场运行工况、故障信号等信

息。

●硬件设备：

由 PLC 控制柜、传感器等设备构成。负责采集、传输系统的各种参量，并对机电设备进行控制。PLC

选用施耐德品牌产品。闸门的开度通过专用传感器设备组网与 PLC 的进行通讯，数据在开度仪上显示。采

用这种结构可以减少投资和提高数据采集的精确度。PLC 模块通过网口与闸管所的上位机进行通讯。PLC

（可编程逻辑控制器）是测控终端站的关键，负责采集数据和实现控制，可根据监控终端的采集数据和控

制设备的数量不同而配置相应的规模，也利于将来系统的扩展。

●软件设备：

由 PLC 编程设计软件、上位机软件构成。负责可编程控制器的管理及系统中各种数据的分析和处理等

工作

具体功能描述如下：

(1)数据采集功能

①可采集闸门开度信号

测量范围：0-20M；分辨力：1CM；

②可采集每孔闸门开关量输入：闸门行程开关限位接点、闸门开度荷重测量仪位置接点、控制开关转换接

点及故障信号引入接点；

③状态量采集

a. 闸门上升或下降接触器状态；

b. 闸位行程开关状态；

c. 启闭机保护装置状态；

d. 操作按钮和开关状态；

e. 电动机过流和缺相故障；

f. 闸门上限、下限限位信号。

G. 闸门荷载状态保护。

(2)闸门控制功能

①手动控制：将现地控制柜上的操作模式转换开关打到“手动控制”，即可通过机旁控制箱面板上面

的“上升”“下降”“停止”按扭对闸门进行操作，此种模式下只有按扭限位开关参与控制。优先于“自

动控制”和“远程控制”

②自动控制：将现地控制柜上的操作模式转换开关打到“自动控制”，该状态下开度仪、PLC 等现场

自动化设备参与逻辑控制。在闸门运行过程中，现场操作员可通过开度仪和相应指示灯实时观测闸门运行

状态。当闸门出现越限（超越上、下限）、荷载超载、电机过流、缺相等故障时，闸门自动停止运行。“自动控制”

优先于“远程控制”；

③远程控制（预留）：PLC 通过以太网接
