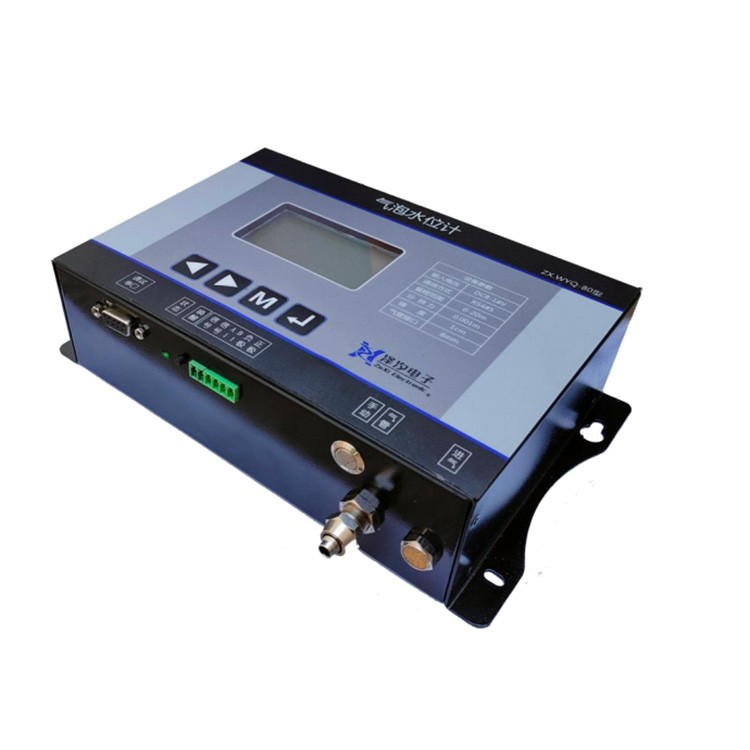

ZX.WYQ-80型气泡水位计适用于需要连续精确测量水位的环境，因不需要建水位井，对水
文站水位、水库水位、水力发电调压井水位、大坝测压管以及上下游水位的监测，气泡式水位
计是最理想的水位监测仪器之一。它具有安装维护方便、操作灵活、运行稳定可靠、精度高等
特点。
ZX.WYQ-80型水位计采用CHR1000数字式硅电容充油芯体作为压力检测单元。CHR1000数字
式硅电容充油芯体是利用当前世界领先工艺3D-MEMS技术生产的数字式硅电容传感器作为感应
器件而发明的数字式充油芯体。由于数字式硅电容的高集成化和3D-MEMS技术特点，在对测点
压力测量的同时对测点温度也进行测量，压力测量具有很高的精度一般为0.05%，相对较其他
传感器还具有低功耗、抗腐蚀、抗辐射、抗干扰、可长期加压等优点。
基本工作原理
气泡式水位计内部的气泵产生压缩空气，流经专用气流线，按设定好的间隔进入气室，在
气室里，气泡均匀地冒出来进入水中。
气泡室孔上水的液位（h）与测量管内流体静压（P）建立关系如下：
P=ρgh 那么，假设液体的密度保持不变，则测量液位和测量管内的空气压力之间就存在
一定的线性关系。通过测量测管内的空气压力，就可以换算出当前的水位了。这就是气泡式水
位计测量液位的基本原理。

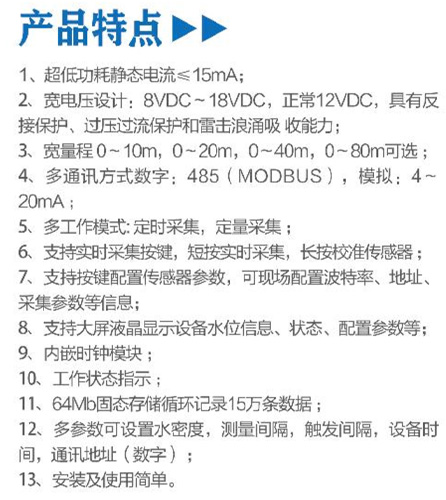

产品特点
超低功耗静态电流≤15mA
宽电压设计：8VDC～18VDC，正常12VDC，具有反接保护、过压过流保护和雷击浪涌吸
收能力；
宽量程 0～10m，0～20m，0～40m，0～80m可选
多通讯方式数字：485（MODBUS），模拟：4～20mA
多工作模式: 定时采集，定量采集
支持实时采集按键，短按实时采集，长按校准传感器
支持按键配置传感器参数，可现场配置波特率、地址、采集参数等信息。
支持大屏液晶显示设备水位信息、状态、配置参数等。
内嵌时钟模块
工作状态指示
64Mb固态存储循环记录15万条数据
多参数可设置水密度，测量间隔，触发间隔，设备时间，通讯地址（数字）
安装及使用简单。
气泡水位计气管安装注意事项
气泡水位计的气管与气室在安装时的安装位置和安装方式尤为重要，它关系到水位测量
的精度和稳定性。安装时需要注意避免以下问题：
1) 气室一般必须安装在最低水位 0.5 米处，安装好的气室不能随水流和浪涌 产生颤动,
必须完全固定。
2) 在安装气管时要用不锈钢管做成的保护管对气管进行保护，气管必须沿 向下的坡度
，保护管所有拐弯的部分弯曲度不能过于尖锐(建议拐角处使用月弯管不要用直角弯
头)，应让气管有一个光滑的通道。此外保护管还可以使用 PVC 管，但是在野外用
PVC 管容易遭受动物和自然灾害的损坏。
