GTS1030滚筒筛 圆筒回转筛 沙石建筑垃圾双层分离



　　我公司主要生产滚筒筛，直线振动筛，旋振筛，矿用振动筛，六角筛，斗式提升机，螺旋输送机，振动平台，K型往复式给煤机等产品，产品型号规格齐全，欢迎来电咨询订购

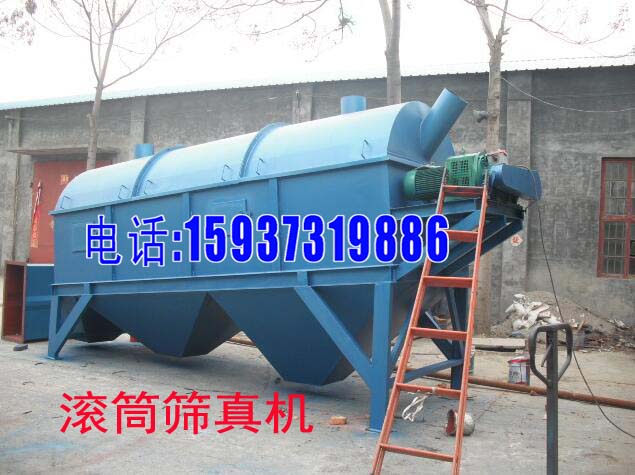

　　GTS滚筒筛（圆筒回转筛）的主体结构是筛分筒，它是由若干个圆形状筛网组成，整体与地平面成倾斜状态，外部被密封隔离罩所密封，以防止污染环境。通过变速减速系统使筛分筒在一定转速下旋转，物料自上而下通过筛分筒得到分离，细料从筛分筒前端下部排出，粗料从筛分筒下端尾部排出。滚筒筛（圆筒回转筛）可设有梳形清筛机构，在筛分过程中可通过梳形清筛机构与筛分筒的相对运动，达到对筛体不问断清理的效果，使筛分筒在整个工作过程中始终保持清结、不粘、不堵、不影响筛分效果。



　　GTS滚筒筛（圆筒回转筛）根据不同分级要求，其分级级数一般从细到粗为l~4节，物料从细到粗分别从节到*后一节筛网筛出，大于*后一节筛网孔的物料从出料口排出。



　　GTS滚筒筛（圆筒回转筛）在使用过程中，运转缓慢均匀、冲击振动很小、工作平稳、其安装简单，有时甚至不需要专门的基础，可以直接放置于平整的地面或楼板上及料仓下。该机易于密闭收尘、维修*小、维修简单、使用寿命长。是耐火材料、煤、河砂分级、砂石块分级中经常使用的设备。





　　1、料适应性广



　　滚筒筛（圆筒回转筛）广泛应用于各类物料筛分，无论是劣质煤、煤泥、还是烟煤以及其它类物料，都可顺利进行筛分。



　　2、进料方式简单多样



　　我公司研制的滚筒筛（圆筒回转筛）进料口可根据现场实际设汁，无论是皮带、漏斗或其它进料方式，不用采取特殊措施，都可以顺畅进料。



　　3、筛分效率高



　　设备可设有梳型清筛机构，在筛分过程中，不管进入筛分筒的物料多脏、多杂都可以筛分，从而提高了设备的筛分效率。



　　4、筛分量大、易于大型化



　　相同尺寸下，圆面积比其它形状的面积都大，因此其筛分有效面积就大，使物料能充分接触筛网，因而单位时间内筛分量就大。又因其结构简单，布置方便，技术新颖而成熟等特点，极易大型化。



　　5、自身能耗小



　　我公司研制的滚筒筛（圆筒回转筛）电机功率小，是其它筛型的二分之一到三分之一，处理相同量物料而运行时间仅为其它筛型的二分之一，因此能耗低。



　　6、工作环境好



　　整个筛分简可以用密封隔离罩所密封，彻底清除了筛分循环过程中的粉尘飞扬，块状飞溅等现象，避免了对工作环境的污染。



　　7、设备噪音低



　　滚筒筛（圆筒回转筛）运行中，由于回转筛速度小，并且有密封隔离罩与外界隔离，使噪音无法传递到外部，从而降低了设备噪音。



　　8、使用寿命长、维修量小



　　滚筒筛（圆筒回转筛）是若干个圆环状网组成，其总筛分面积远远大于其它筛型的筛分面积，再加上筛分效率高，设备运行时间段短，故而使用寿命较长、易损件少、维修量小。



　　9、检修方便



　　设备密封隔离上罩可以拆开，拆开后不影响机器正常运行，并且检修非常方便。



　　GTS滚筒筛技术参数



　　GTS系列滚筒筛（圆筒回转筛）主要技术参数见表l—l



　　GTS滚筒筛设备安装：



　　1、预埋钢板。安装前应按设备安装图的要求预埋钢板，要求预埋钢板的上平面位于同一平面上。安装所需的预埋钢板、地脚螺栓等均由安装单位自备。



　　2、筛体的安装。根据设备进料口、出料口的位置布置，对筛体安装位置进行确定。



　　3、安装基础支架。将筛体两端轴承座安装在基础支架上，并将筛体安装角度调整至设计角度，*后进行固定。



　　4、连接进料口和出料口。



　　5、安装网转筛体。



　　6、用于转动回转筛分筒，不得有阻力过大或卡死现象，否则应查清原因加以调整。



　　7、回转筛出厂后，如超过6个月才安装，则安装前必须将大轴的轴承拆下清洗，注入新润滑脂(2号锂基润滑脂)。





型号 简体规格(m) 简体倾角 简体转速(转/分) 筛孔尺寸(mm) *大进料粒度(mm) 产量(m3/h) 电机功率(kw)

筛孔(2mm) 筛孔(20mm)

GTS820滚筒筛 Φ0.8X2 6° 32 2-20 网孔尺寸X2.5 7 30 3

GTS830滚筒筛 Φ0.8X3 6° 32 2-20 网孔尺寸X2.5 8 50 3

GTS1030滚筒筛 Φ1X3 6° 25 2-20 网孔尺寸X2.5 10 60 4

GTS1040滚筒筛 Φ1X4 6° 25 2-20 网孔尺寸X2.5 11 80 4

GTS1230滚筒筛 Φ1.2X3 6° 20 2-20 网孔尺寸X2.5 12 100 5.5

GTS1240滚筒筛 Φ1.2X4 6° 20 2-20 网孔尺寸X2.5 14 120 5.5

GTS1250滚筒筛 Φ1.2X5 6° 20 2-20 网孔尺寸X2.5 15 140 5.5

GTS1530滚筒筛 Φ1.5X3 6° 17 2-20 网孔尺寸X2.5 16 120 5.5

GTS1540滚筒筛 Φ1.5X4 6° 17 2-20 网孔尺寸X2.5 18 150 7.5

GTS1550滚筒筛 Φ1.5X5 6° 17 2-20 网孔尺寸X2.5 20 180 11

GTS1560滚筒筛 Φ1.5X6 6° 17 2-20 网孔尺寸X2.5 22 200 11



　　(一)调试前的准备工作



　　l、滚筒筛（圆筒回转筛）各部件安装完并检查合格后，可进行试运转。试运转前应该祥细检查各



　　部件是否安装正确，各紧固件是否牢靠，筛体周围是否有妨碍滚筒筛（圆筒回转筛）运行的障碍物。



　　2、通过手动盘车旋转筛分筒，观察有无卡死、磨擦现象，若有进行调整。



　　3、检查各轴承座、变速箱应润滑良好，变速箱油位当。



　　4、电源接头应牢固可靠，绝缘良好，接地正确。



　　(二)空载试车



　　1、点动电机控制按钮，检查电机转向应与滚筒筛（圆筒回转筛）所示转向一致(如有要求)；



　　2、起动设备运转4～6小时，观察回转筛运行情况，若发现异常声响或其它现象，



　　应及时停机检查，找出原因，排除故障。



　　试运行4～6小时应检查下列项目：



　　(1)大轴轴承温度，要求*高温度不超过75℃，温升不超过45℃。



　　(2)各处紧固螺栓的紧固情况，发现松动应及时拧紧。



　　3、检奁电机、转动部件温升情况，应在正常范围之内。



　　(三)投料



　　1、在筛分机处于运转平稳状态下，启动进料及出料设备进行投料试车。



　　2、正常出料后关闭密封隔离罩(正常运行时，密封隔离罩应始终处于关闭位置)。



　　3、检查出料粒径和有无漏料及扬尘情况。



　　4、运转半小时后对各部件进行仔细检查，发现问题及时处理。



　　5、工作过程中应经常检查运行情况，若发现运行不正常或有异常声响，成及时停



　　机检查，找出原因，排除故障。
