立轴式破碎机是主轴竖着的一种破碎机结构,这类破碎机我们都称之为立轴破碎机,也有叫立式破碎机。像这种主轴是竖着的立轴破碎机,我们常见的有三种,复合式破碎机、冲击式破碎机、圆锥破碎机,下面主要介绍立轴复合式破碎机。
复合破碎机是我公司在吸取国内外先进细碎设备的基础上,优化设计而成的一种无筛条、可调式细碎设备,可广泛适用于水泥厂的生料、熟料细碎作业,同时也可用于白云石、焦宝石、铅锌矿、蛇纹石、高炉渣、煤矸石、磷矿石等中等硬度物料的细碎作业,特别适用于硬质石灰岩、白云岩、花岗岩、玄武岩等人工造砂或高速公路路面石料的加工破碎。
本机破碎比度大,最大破碎比可达到出料粒度可以任意调节,不受板锤、衬板磨损的影响;无筛条设置,破碎水分含量高、含泥量大的物料时不易堵塞;采用弹性调节机构,进入不可破碎物可自动排出,不会造成设备损坏;轴承水平布置,寿命长,可以破碎温度高的物料(如水泥熟料);本机转子体结构独特,破碎物料时,转子体几乎不磨损;后腔体设置有丝杆或液压开启机构,不用起主设备,即可轻松更换易损件。

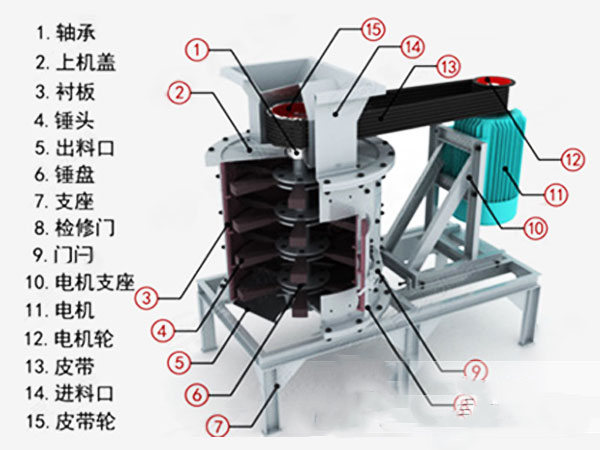

内部结构
1、主力破碎部件:主要包括转子轴承、锤头、衬板三个部分,并且每个部件在机器破碎中都起着不同的作用,它们之间通过相互协作来完成对物料的破碎作业。
2、传动装置:传动装置是为机器传送动力的部件总和,它主要有飞轮、三角带、电机等部件组成。传动装置对破碎机的生产效率有着直接性的影响,因此需要对各个部件定时检查,来保证传动部件的完整性能。
3、进料口、排料口:进料口和排料口也是立轴石料复合破碎机结构组成之一,进料口是为破碎机喂料的入口,而出料口是指破碎完成物料的出口。立轴石料复合破碎机的进料口和出料口的尺寸有很严格的要求,尺寸的大小和设备的型号有着直接的关系。
性能优势
1、适用范围广:从硬度较低的石膏及煤炭到硬度及韧性都较高的铁、金矿石均能实现较理想的破碎效果。
2、选择多元化:该设备破碎腔型有多种腔型,如有粗型、细型、超细型可供用户选择。满足了消费者的不同需求,具有多元化。
3、零部件精良:它的内部采用优质的零件配备,锤头以及各种零件装置,都是新的设备类型,特殊的技术原理,使得各零件之间的配合更加的巧妙,还大大延长了零件的寿命,生产的质量和品质也都显著的提高。
4、技术先进:采用具有自主知识产权的双骨架迷宫式密封结构替代传统的毡圈迷宫结构,同时采用带有回油装置的专用润滑油站与抗磨耐压液体油润滑代替脂润滑,保证了轴承的使用寿命长达2年以上。
设备技术参数
型号规格 |
筒体直径
(mm) |
产量
(t/h) |
给料粒度
(mm) |
出料粒度
(mm) |
功率
(kw) |
PFL-750 |
Φ750 |
20 |
<100 |
<3-560-95% |
30-37 |
PFL-1000 |
Φ1000 |
40 |
<120 |
<3-560-95% |
45-55 |
PFL-1250 |
Φ1250 |
70 |
<150 |
<3-560-95% |
75-90 |
PFL-1500 |
Φ1500 |
100 |
<180 |
<3-560-95% |
110-132 |
PFL-1750 |
Φ1750 |
130 |
<200 |
<3-560-95% |
160 |
PFL-2000 |
Φ2000 |
160 |
<220 |
<3-560-95% |
185 |
