锰钢产品主要有三种材质，如下表：
|
牌号
|
元素含量（%）
|
|
C
|
Si
|
Mn
|
Cr
|
Mo
|
P
|
s
|
|
ZGMn13-3
|
|
|
11/14
|
|
|
≤0.060
|
≤0.060
|
|
ZGMn13-4
|
|
|
11/14
|
|
|
≤0.060
|
≤0.060
|
|
ZGMn13-5
|
|
|
11/14
|
|
|
≤0.060
|
≤0.060
|
水韧热处理后的性能及金相组织
|
牌号
|
抗拉强度（MPa）
|
屈服强度（MPa）
|
延伸度（%））
|
冲击韧性（J/cm2）
|
硬度（HB）
|
金相
组织
|
|
ZGMn13-3
|
≥735
|
|
≥30
|
≥147
|
≤300
|
奥氏体
|
|
ZGMn13-4
|
≥735
|
≥390
|
≥20
|
≥147
|
≤300
|
奥氏体
|
|
ZGMn13-5
|
≥735
|
≥390
|
≥20
|
≥147
|
≤300
|
奥氏体
|
高锰钢用途广泛，常用来制作挖掘机的铲齿、圆锥式破碎机的轧臼壁和破碎壁，鄂式破碎机护板、板锤、锤头等。高锰钢产品在使用中低冲击力硬度可达到HB300—HB400,高冲击力硬度可达到HB500—HB800,随冲击载荷的不同，表面硬化层深度可达10—20mm。高硬度的硬化层可以抵抗冲击磨料的磨损，高锰钢在强冲击磨料磨损条件下既有极高的韧性又有较高的抗磨性能。故常用于矿山设备中制作耐磨件。

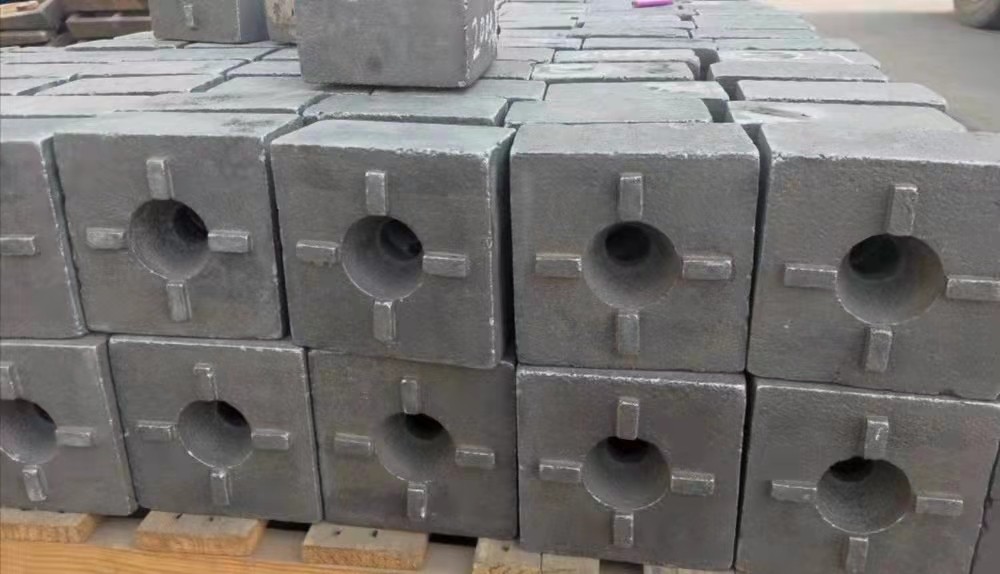

高锰钢产品的延伸：1、超高锰钢（Mn18Cr2Mo）：主要应用于大型锤头、鄂板、轧臼壁等，耐磨性能较Mn13Cr2提高了50%。 2、合金锤头：以高锰钢或超高锰钢为基体，在锤头的磨损部位嵌入合金块/棒，由于钨钛合金块/棒硬度非常高能有效减少基体高锰钢的磨损，从而提高锤头整体的耐磨性能。该工艺制作的锤头耐磨性能稳定，基本上不会出现断裂情况，使用中对设备及其配件的安全保障系数高。目前此工艺已应用于大型鄂板、轧臼壁、破碎壁、大型反击破板锤等，耐磨性优，性价比高。
在线客服
：2242538890 2233515786 280327213 技术:
MSN:
