CS/CH系列单缸液压圆锥机

CS/CH系列单缸液压圆锥破碎机是安瑞特机械在引进、吸收国外技术的基础上，根据客户的需求，基于层压破碎原理及多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的现代高性能弹簧圆锥破碎机。全新破碎机结构，结合优化的层压式破碎腔型，全智能自动化控制系统，使CS/CH系列单缸液压圆锥破碎机拥有传统圆锥破碎机无可比拟的性能特点：多种可选择的腔型，破碎效率高，生产成本低，调整维修方便，产品粒型呈立方形，可以广泛地应用于中碎，细碎及超细碎作业当中。

处理物料：

石灰石、花岗岩、大理石、玄武岩、铁矿石、河卵石、页岩、青石、煤、鹅卵石、建筑垃圾等。

应用领域：

冶金、建筑、水电、交通、化学工业、建材工业等行业。

工作原理：

CS系列单缸液压圆锥破碎机是通过调整处于动锥底部的液压缸可以使动锥上下运动从而方便的调整排矿口大小和产品粒度大小。它是由电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板），以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转，物料被摆动的内锥挤压破碎，支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。

性能特点：

1、机架经过重型化设计，采用一流钢材；衬板采用优质高锰钢复合材料，更耐磨；采用超大直径主轴，更加坚固耐用；

2、根据（破碎腔型）设计经验及配合先进的冶金技术，使破碎设备的单位钢磨耗降至更低选配自动化控制系统，使破碎机在运行过程中满腔给料、自动补偿齿板间隙，提高破碎设备的工作效率，从而保证单位生产成本降至更低；

3、该系列圆锥破碎机有更大的给料口，可以发挥出较大性能以适应各种破碎工艺，广泛应用于中碎到超细碎、以及固定式到移动式破碎站。优化设计的破碎速度、偏心距（冲程）和腔型设计好结合能够提供更高的产量和更优的产品质量；

4、CS/CH系列单缸液压圆锥机利用层压破碎原理对物料进行破碎，破碎效率高，易损件磨耗低；破碎后成品呈立方体，细粒级含量高，可以很好的满足现阶段一些高品质骨料的使用需求。

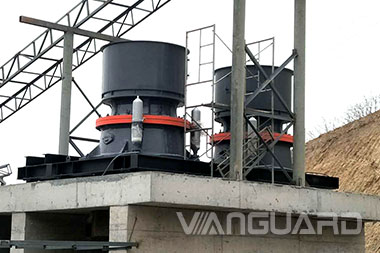

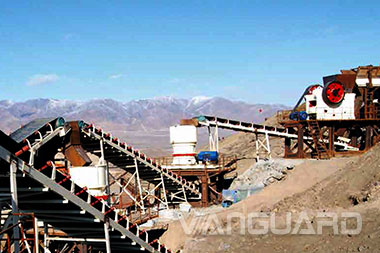

客户现场：

河南安瑞特机械设备有限公司专业生产颚式破碎机、圆锥破碎机、反击式破碎机、制砂机、移动破碎站等设备，各种设备型号齐全，品质优越，质量上乘，售后完善，欢迎广大客户咨询了解。
