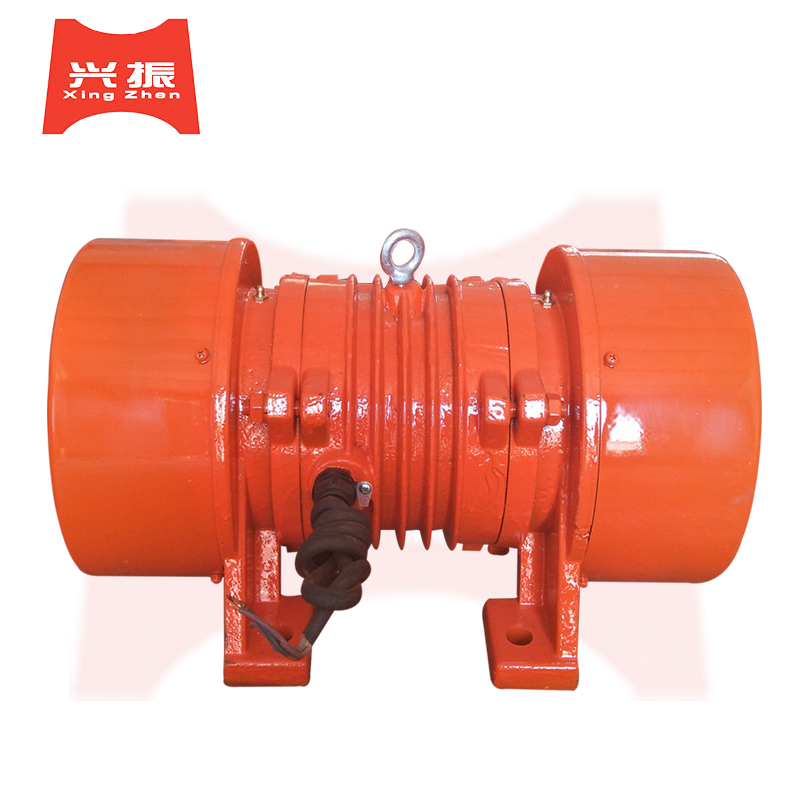

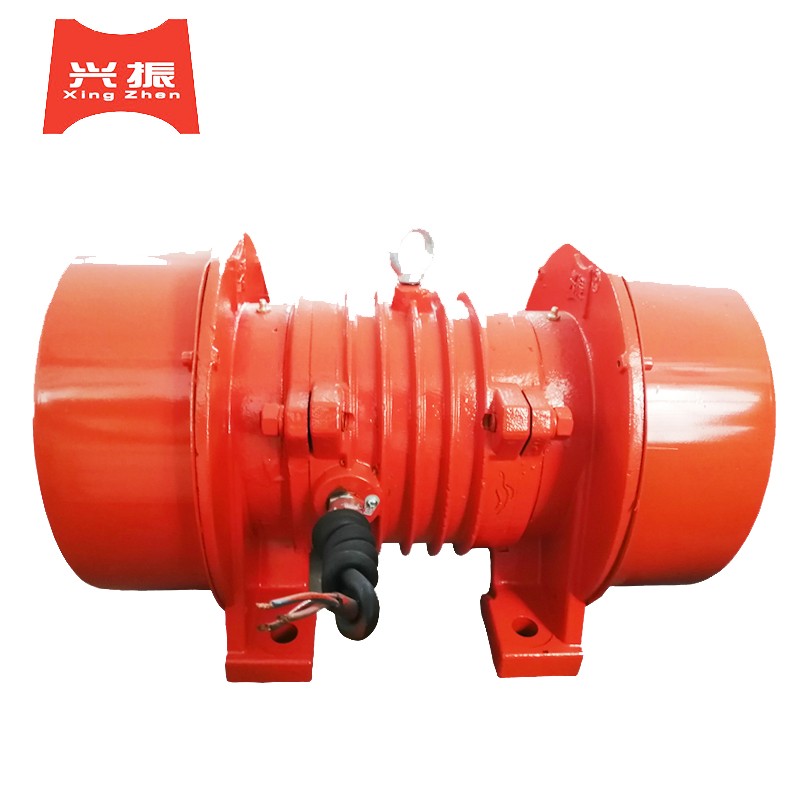

4级0.75kw振动电机JZO-16-4

JZO-16-4卧式振动电机使用条件

环境温度：≤40℃     海拔：不超过1000M

绝缘等级：B级        工作方式：连续

电压：380V             安装方式：任意方向

频率：50Hz             激振力调节范围：0-***激振力

注：（1）使用地区海拔如超过1000米，海拔每增,高100米，温度应降低0.5℃。

（2）主机激振力功率值应不超过铭牌的规定，否则应降低功率使用。


JZO-16-4卧式振动电机主要结构

1.防护盖    2外油封盖     3外轴承盖    4轴承座    5注油孔

6机壳      7定子         8转子轴      9内油封盖  10内轴承盖

11轴承     12固定偏心块  13调节偏心块 14轴用卡簧



JZO-16-4卧式振动电机使用特点

1.结构简单、维修方便、振动平稳、噪音低。

2.激振力可以非常简单的进行无级调节。

3.可以单台或多台组合使用，完成各中作业要求。

4.规格齐全、形式多样，可满足各类振动机械的工作需要。

5.全封闭结构，可在各类粉尘（无防爆要求）、潮湿等恶劣环境下可靠工作。

6.经特殊设计可用于不同的电压、频率、绝缘和防护等级

7.质保期一年。


JZO-16-4卧式振动电机技术参数

1、绝缘等级：B/F

2、防护等级:IP55

3、电源电压：220/380/420V

4、电源频率：50Hz

5、相级：3相

6、工作方式：连续


JZO-16-4卧式振动电机工作原理

（1）本机由特殊设计的电机外加激振重锤组成，在电机旋转时，重锤产生激振力通过电机传递给振动机械。

（2）特制电机部分的定，转子装配结构具有很强的机械速度，能承受很大的振动加速度，另外，由于轴承传递全部激振力，所以轴承规格也较大。

（3）本机采用四块扇形偏心块作激振力重锤，两端各两块，调节两端激振重锤的夹角可以改变激振力。


JZO-16-4卧式振动电机安装

（1）本系列产品安装可分为水平，倾斜，垂直等任意方向。

（2）对卧式振动电机应需倾斜或垂直安装时，机壳上右箭头标识的应按箭头方向一端向上安装，机壳上无箭头标识的可随意安装。
