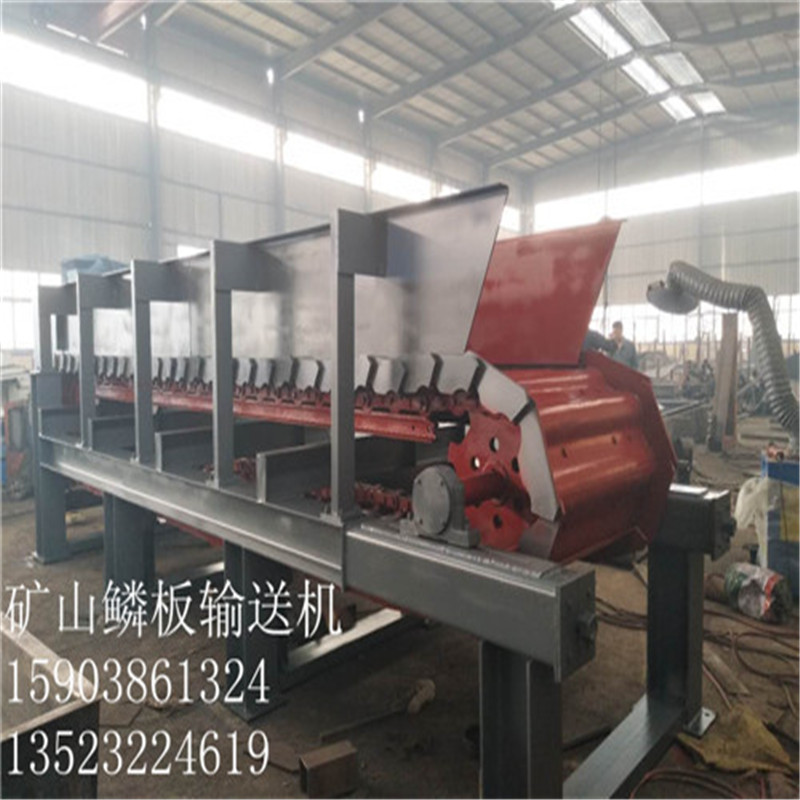

铸造厂用的铸件鳞板输送机板链搬运机器

 铸造厂用的铸件鳞板输送机板链搬运机器BL系列鳞板输送机是板式输送机的一种，广泛用于矿山、冶金和水泥等行业，是原料处理或连续生产过程中不可缺少的设备，对输送大块和尖锐的物料尤为适宜。该系列输送机具有结构简单、运行可靠、使用寿命长，安装维修简单等特点，对物料粒度、块状、工作环境 无特殊要求，运送单个物料（件）的重量可达70-120kg，输送机长度可达40-80米且允许25°倾角输送。鳞板输送机可用于沿水平或倾斜方向由储仓向破碎机、输送机或其它工作机械输送各种块状或松散物料。有轻型和重型之分。本系列输送机适用于输送块粒及粉状物料，是水泥厂物料设备更新换代产品，常用于输送散状物料，也适应于锐利灼热物料的输送。

主要结构：

链板机由头部机架、头部护罩、主动链轮组、输料装置、中部机架、尾部机架、改向链轮组，

链板托轮组和驱动装置组成。

驱动装置由柱销联轴器、JZQ减速机、驱动底座组成。分右装和左装两种，从机尾向输送方向看，驱动装置在右侧为右装，在左侧为左装。

链轮采用组装式结构，由铸钢链轮圈与链轮芯用螺栓联结组合，耐磨性能强，便于拆卸安装。主动链轮采用窝眼链轮圈，防止环链运行中滑动。
