产品介绍
高压微粉磨应用范围
高压微粉磨是我公司磨粉设备技术专家在多年研究工业磨粉机的基础上,根据流体力学原理,潜心研制出的可与气流磨想媲美的高效微粉磨机。高压微粉磨主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成,根据用户需要高压微粉磨可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。

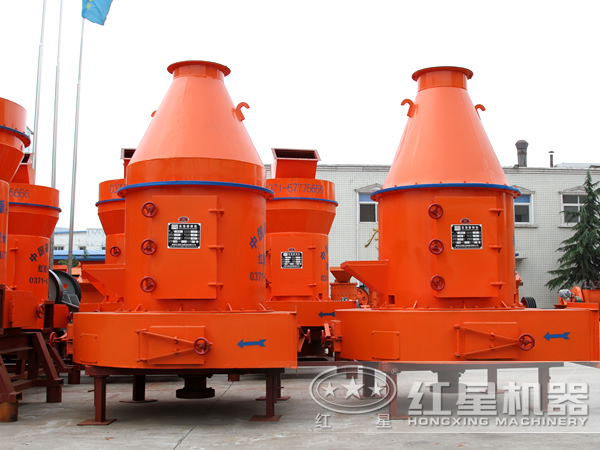

产品图片
高压微粉
高压微粉磨生产厂家
突出优势
-
全新的研磨系统
磨辊与磨环在研磨过程中始终处于平衡状态,形成均匀的线接触研磨区。磨辊与磨环尺寸高度增高,更大程度的增加了研磨接触面积。
-
良好的环保效果
高压微粉磨重叠式多极密封研磨装置,密封性能好,除尘效果完整达到国家粉尘排放标准。
-
进料粒度大、出料粒度细
进料粒度大,出料一次性平均粒径可达到6.5um的超细粉。
-
投资小、收益高
在产量和细度相同的情况下,高压微粉磨价格仅为气流磨的八分之一,适用范围也更大。
工作原理
高压悬辊磨主机内,磨辊吊架上紧固有1000-1500公斤压力的高压弹簧。开始工作后,磨辊围绕主轴旋转,并在高压弹簧与离心力的作用下,紧贴磨环滚动,其滚动压力比同等动力条件下的雷蒙粉机高 1.2 倍,故产量大为提高。
当被磨物料进入磨腔后,由铲刀铲起送入磨辊与磨环之间进行碾压,碾压后的粉末随鼓风机的循环风带入分析机,合格细粉随气流入旋风集粉器即为成品,大颗粒物粒落回重磨。循环风返回鼓风机再重复以上过程,余风则进入袋式除尘器净化。 当磨辊与磨环达到一定磨损后,调整高压弹簧长度,保持磨辊与磨环之间恒定碾压力。从而保证稳定的产量与细度。 产品粒度可达500--6000目,较细可达到12000目。引自红星机器高压微粉磨产品说明。
技术参数
参数 型号 |
微粉93 |
微粉92 |
微粉87 |
微粉76 |
微粉66 |
进料粒度(mm) |
≤25 |
≤25 |
≤20 |
≤20 |
≤15 |
成品粒度(mm) |
|
|
|
|
|
不同物料细度班产量(t) |
0.8-12 |
0.6-10 |
0.4-8 |
0.3-6 |
0.2-4 |
中心轴转速(r/min) |
140 |
148 |
160 |
170 |
180 |
磨环直径(mm) |
1006 |
973 |
907.5 |
850 |
725 |
磨辊直径(mm) |
300 |
300 |
270 |
250 |
210 |
磨辊高度(mm) |
160 |
160 |
150 |
150 |
150 |
主机电机 |
Y225M-8-30 |
Y225M-8-22 |
Y225M-8-22 |
Y225S-8-18.5 |
Y225M-8-15 |
风机电机 |
Y180M-2-22 |
Y180L-4-22 |
Y160L-4-18.5 |
Y160L-4-15 |
Y160L-4-11 |
分析器电机 |
YCT180M-4A-4 |
YCT180M-4A-4 |
YCT180M-4A-4 |
YCT160-4B-3 |
YCT160-4B-3 |
