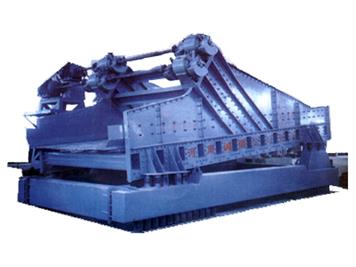

新乡诚信振动SZR热矿振动筛

1.用途及特点

SZR系列热矿振动筛主要用于冶金行业温度在600-800oC的中、小粒级烧结矿的分级，并完成向冷却设备的均匀布料作业。

该系列热矿振动筛根据工作场地的状况， 电机可安装在左侧或右侧；根据电机或激振器的安装位置不同，热矿振动筛可分为上振或下振式。我公司根据用户要求，可设计制造各种规格的热矿振动筛。

2.工作原理与结构特点

（1）SZR系列热矿振动筛均为座式安装。采用双轴激振器，电机不参振，由两台电机外拖作反向自同步旋转，使筛体沿直线方向作周期性往复运动，从而达到筛分目的。

（2）该系列热矿筛的横梁及筛箱侧板采用耐热板或不锈钢板制造，并采用环槽铆钉铆接，不但紧固性较好，而且大大减少了因焊接产生的内应力。

（3）该系列热矿筛的筛板采用耐高温的耐磨材料制成，具有抗热性好、不变形、寿命长的特点，筛板安装方便、拆卸简单易行。

（4）该系列热矿筛采用二次隔振装置，可大大减少设备工作时对基础的冲击，从而降低基础造价。

3.安装与调试

　 a、安装前，要把现场基础与筛子安装图对照检查，预埋钢板的平面度误差≤3mm。

   b、安装前，根据筛子从下到上的顺序进行安装，每一个环节都调整到初步合格的状态之后，再进行下一环节的安装。

   c、筛子安装完毕，调整好相对位置，一次与二次减振弹簧均呈垂直状态，电动机轴线应低于激振器轴线3-5mm，再把电机支架、弹簧底座与预埋钢板点焊焊牢。

   d、要求两台电机转向必须相反，激振器偏心块处于同一相位。

   e、振动筛空载运行4-6小时，要求筛体运行平稳，无摇摆与异常响声，检查筛板、激振器的紧固状况。

4.使用与维护

　 a、筛机应避免带料启动，使用前清理筛机周围及机上杂物。

   b、在筛子工作过程中，如发现运转不平稳，有异常声音或其他不正常的状况时，应立即停车检查。

   c、经常检查螺栓连接情况，若有松动立即拧紧。

   d、振源的调整、使用和维护，请参照振源使用说明书。(振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。

   e、弹簧易积聚粉尘杂质，影响弹簧正常工作，应经常清洗。

5.技术参数
