板式给料机五大组成部分之四：从动链轮及拉紧装置

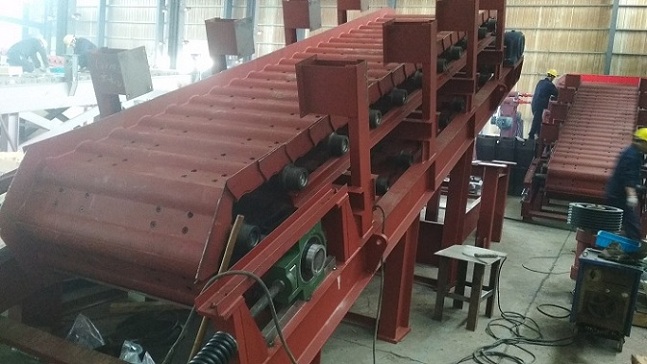

一：板式给料机从动链轮装置组成

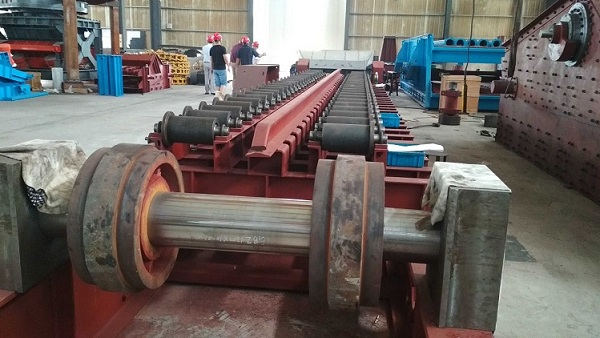

从动链轮装置主要由从动轴、两个托轮、轴承、轴承座，拉紧弹簧及拉紧螺杆等组成等组成。托轮是通过键固定在轴上，轴的两端装有双列调心滚子轴承和轴承座。

轴承座装在机架两侧，并在滑板之间前后滑动,调节链条的张紧力及纠正运行链板的跑偏。

二：轻型和中型板式给料机从动链轮及拉紧装置

尾轮直径 mm Φ500

尾轮材料 ZG340-640

处理方式表面高频淬火

硬度 HRC50-55

尾轴直径 mm Φ140

尾轴材料 40Cr

处理方式调质处理

表面硬度 HB250-280

轴承 UCK318带滑块座外球面轴承

轴承制造商瓦轴

使用润滑脂类型 3#二硫化钼复合锂基润滑脂

拉紧装置弹簧螺旋拉紧

三：重型板式给料机从动链轮及拉紧装置;

从动轴

材料 40Cr合金钢

热处理方式调质

硬度 HB220～250

从动链轮

材料 ZG340-640

热处理方式表面高频淬火

表面硬度 HRC48～53

轴承制造商 FAG

型号 22228CA/W33调心滚子轴承

使用润滑脂类型二硫化钼润滑脂

拉紧装置截锥涡卷弹簧拉紧

四：拉紧装置作用

拉紧装置是用来拉紧和调整链条的水平位置。保证链条松紧适度，使其平稳运行，托轮起导向和支承链板的作用。通过调整拉紧螺杆，使两条链的拉力均匀。当链板突然受到物料的冲击时，复合弹簧可起到缓冲作用，保护链板和其它各部件免受破坏。拉紧支座采用型钢和螺栓联接结构,外形,美观,装拆方便。对重型和超重型拉紧装置,增加一组弹簧,以缓冲吸振。除此之外还有以下两个特点:

(1)中、轻型板式给料机拉紧装置的螺杆位于滑座上方,放在倒置的等边角钢下面,螺杆部分可不受污染和损坏;重型和超重型产品的拉紧装置,螺杆通过滑座中心。

(2)拉紧装置分标准型和重型两种结构。
