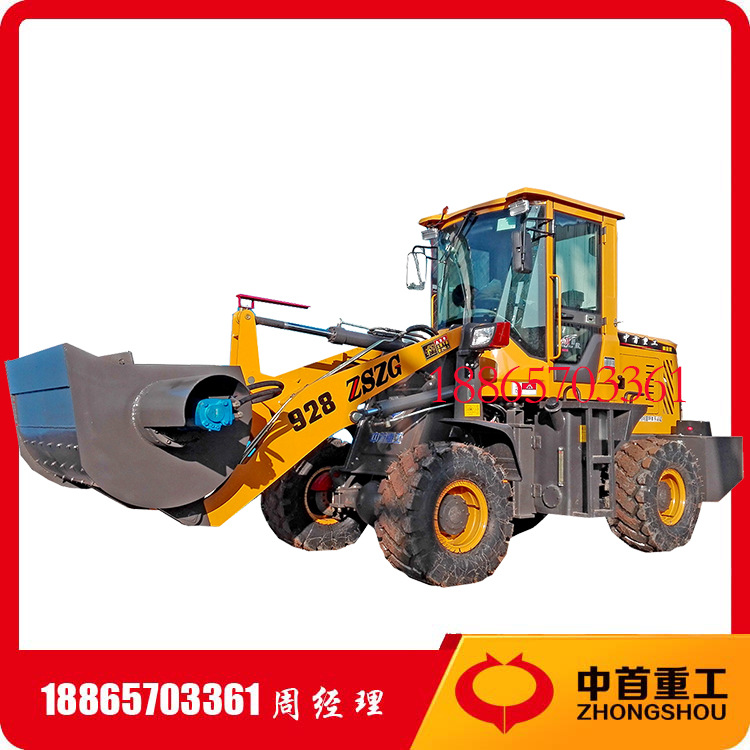

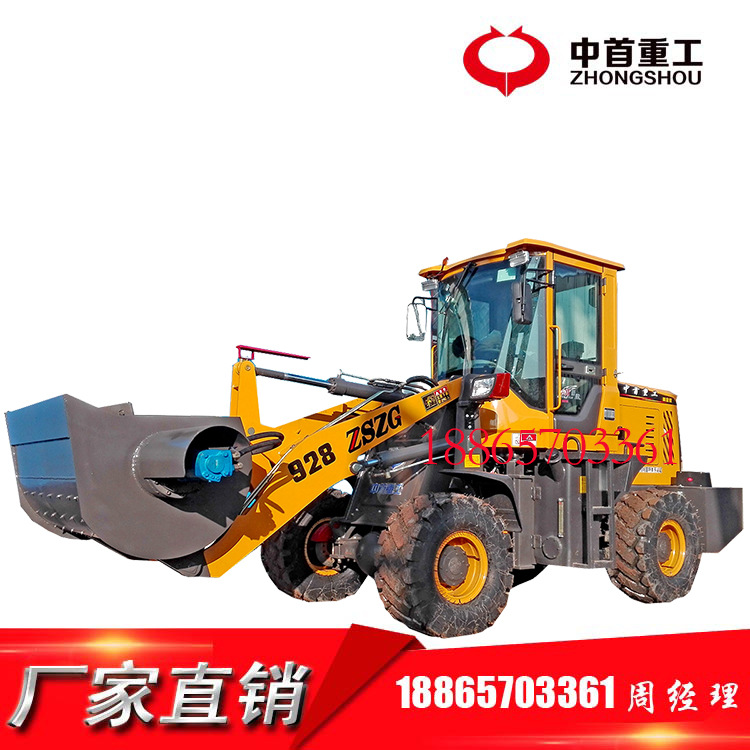

装载机搅拌机式液压混凝土搅拌机主要包括装载机主体部位、铲斗式搅拌缸、液

压拌合系统、自动上水系统。主要组成部分

(1)搅拌缸(外形轮廓为铲斗型，内嵌圆柱体搅拌机缸体)

(2)搅拌缸滑移式可启闭仓门，仓门两侧为未能在图中显示的凹槽式轨道

(3)驱动滑移式可启闭仓门的液压油缸

(4)进料仓口挡板

(5)低速大扭矩液压马达

(6)液压马达进油管

(7)液压马达出油管

装载机铲斗式液压混凝土搅拌机外观呈铲斗状，即把单缸强制式混凝土搅拌机改装，外观呈装载机铲斗状、连接在装载机铲斗部位，搅拌机工作主轴由低速大扭矩液压马达驱动、动力来自装载机的液压泵，操控装置安装在装载机驾驶室操作台，通过操控液压马达操控搅拌机工作。、

2、装载机铲斗式液压混凝土搅拌机外观呈铲斗状，搅拌缸体呈圆柱状，铲斗后端弧形部分设计成与柱状搅拌缸体同心圆重合，柱状搅拌缸体和铲斗平面底板结合部位设计成滑移式可启闭仓门，滑移式可启闭仓门呈弧状，嵌在固定在铲斗两侧钢板的U型槽内，由一台液压支柱控制仓门的启闭，操控装置安装在驾驶室。进料口和出料口为同一仓门。通过操控装载机、铲斗式搅拌缸和滑移式仓门即可实现搅拌缸的上料。

3、在装载机驾驶室上方安装一个储水箱，通过水管连接搅拌机进水口，在装载机驾驶室安装进水控制电子开关，通过控制开关调节搅拌机进水量。本发明相比现有技术具有如下优点一是利用一台装载机把铲斗部位拆除，安装上铲斗式搅拌缸及其配套系统就是一台装载机铲斗式混凝土搅拌机，实现自行上料、拌合、 转场、卸料功能。二是拆除搅拌缸及其附属系统，安装上铲斗又成了一台装载机，发挥装载机的功能。

本发明利用成熟的装载机生产技术和强制式混凝土搅拌机生产技术，把强制式混凝土搅拌机经过改装安装在装载机的铲斗位置，利用装载机的液压传动装置驱动搅拌机工作，既可发挥装载机方便的移动性能和自行上料、卸料的优势，又可以利用强制式混凝土搅拌机的拌合功能，一台机械即可实现上料、拌合、转场、卸料的多重功能。克服混凝土工程施工过程中使用机械多、人员多、占用场地大、对电源依赖性大等缺点，实现一机多用，灵活方便，有效降低施工成本和能源消耗的目的，节能减排。铲斗式搅拌缸是其关键部位。

搅拌车搅拌装载机

(1)转向 轮胎式装载机按其车架及转向方式分为铰接车架折腰转向及整体车架偏转车轮转向两种。

1、铰接车架折腰转向

2、整体车架偏转车轮转向 整体式车架装载机的车架是一个整体。其转向方式有后轮转向、前轮转向及全轮转向。为了便于安装铲斗及其操作机构，用农业轮式拖拉机改装的装载机上仍用前轮转向。

(2)制动 制动系统是装载机的一个重要组成部分，关系到行车及作业的安全。装载机的制动系统一般由双管路行车制动、停车制动和紧急制动三部分组成。

1、行车制动 行车制动器大多装在驱动桥轮毂内的轮边减速装置上，有蹄式、钳盘式和油浸多片式三种结构型式。钳盘式制动器(简称盘式制动器)的制动圆盘露在外面，散热快，能自动甩掉泥水，磨损均匀，易于调整更换，近年来在轮胎式装载机上得到广泛的应用。油浸多片式制动器采用循环油冷却、散热好，多片制动片制动面积大，制动效果好，在一些大型装载机上被采用。

2、停车制动 是供装载机停车时或在坡道上停歇制动用，为带式或蹄式结构，装在变速箱输出轴上，由手操纵机构控制。

3、紧急制动 是用来供遇到特殊情况紧急制动或当行车制动发生故障时使用。利用停车制动机构完成，当制动系统气压降低时能自动合上停车制动和发出警告。
