地表给料机的链条张紧装置制作方法
现阶段市场上地表给料机的链条张紧装置有如下几种，一种是直接用螺杆往外顶；第二用橡胶复合弹簧和螺杆组合往外拉；第三种就是用螺旋弹簧和螺杆组合往拉；以上几种情况，第一种属于硬性链接，起不到缓冲的作用，链条啮合也不好，磨损也比较快；第二种和第三种都需定做非标的弹簧，制造成本有些高，往外张紧时要求安装空间也要更大一些；而且长时间露在外面，上面会有灰尘，对弹簧造成一定的损伤，缩短其使用寿命。
我公司提供了一种地表给料机的链条张紧装置，设计开发本装置的目的：在标准的蝶形弹簧组外部装一个护罩，能很好的保护弹簧不受污染和被碰撞后受到的损坏，延长使用寿命。

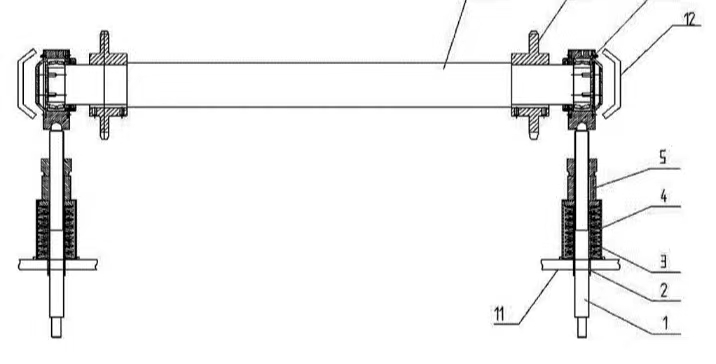

地表给料机的链条张紧装置，其特征在于，链条张紧装置包括丝杆1、弹簧座2、与弹簧座2连接的蝶形弹簧组3、护罩4、轴套5，丝杆1与轴套5螺纹旋合连接，蝶形弹簧组3置于护罩4，丝杆1贯穿蝶形弹簧组3的中心，轴套5的一端与蝶形弹簧组3一端固定连接，护罩4的另一端设有堵头11，蝶形弹簧组3另一端与堵头11固定连接，轴套5通过张紧座6与机架固定。
地表给料机的链条张紧装置工作原理：
通过旋转丝杆1使与其螺旋配合的张紧座6向后压缩蝶形弹簧组3，从而使蝶形弹簧组3有一个推力作用在弹簧座2上，再通过丝杆1把力传递给整个装置实现张紧作用；地表给料机的链条张紧装置通过轴10的转动带动传动带作输送运动，所轴10的两端设有轴承8，本装置通过同时收紧轴10的两端达到整个输送装置其张紧的目的。
地表给料机的链条张紧装置应用效果：
护罩4保护弹簧避免受到灰尘的侵蚀，弹簧座2深跌弹簧的安装更加方便，新型链条张紧装置简化了制作难度，大幅降低了地表给料机核心部件的制造成本，缩短了制造周期，使维护工作变得更加简单，节约了尾部的空间，使设备在开始输送物料时得到更好的缓冲作用，无需经常调节张紧丝杆，能使链轮和链条更好的啮合，大大的提高了设备的可靠使用率。新型的链条张紧装置能使设备可靠性得到大幅度提高，能延长设备的使用寿命。
