板带地表给料机的输送运行装置

板带地表给料机的输送运行装置的制作方法

       地表给料机的输送运行装置的输送板有如下几种结构，一种输送板采用矩形管，由于输送板要满足弯折输送的要求，使得中间间隙必须设计得非常大，由于间隙大使得输送板分布得比较稀疏，从而没有足够数目的输送板本体承受重载，使得承载能力不足；第二种采用焊接而成的梯形管，中间间隙变小，采用梯形式结构，能有效的克服上述的不足；但使用的链条都是焊接式的；输送运行装置作为设备核心运行部件，在使用过程中输送板及链条焊缝易发生开裂现象，如若不及时发现，甚至可能引起更严重的设备事故；以上结构更换易损件维护成本高，不利于生产线的长期可靠运行，也不利于此设备的推广使用。

我公司提供了一种地表给料机的输送运行装置，本装置显著的增加了装置的强度，提高本输送装置的承载能力。

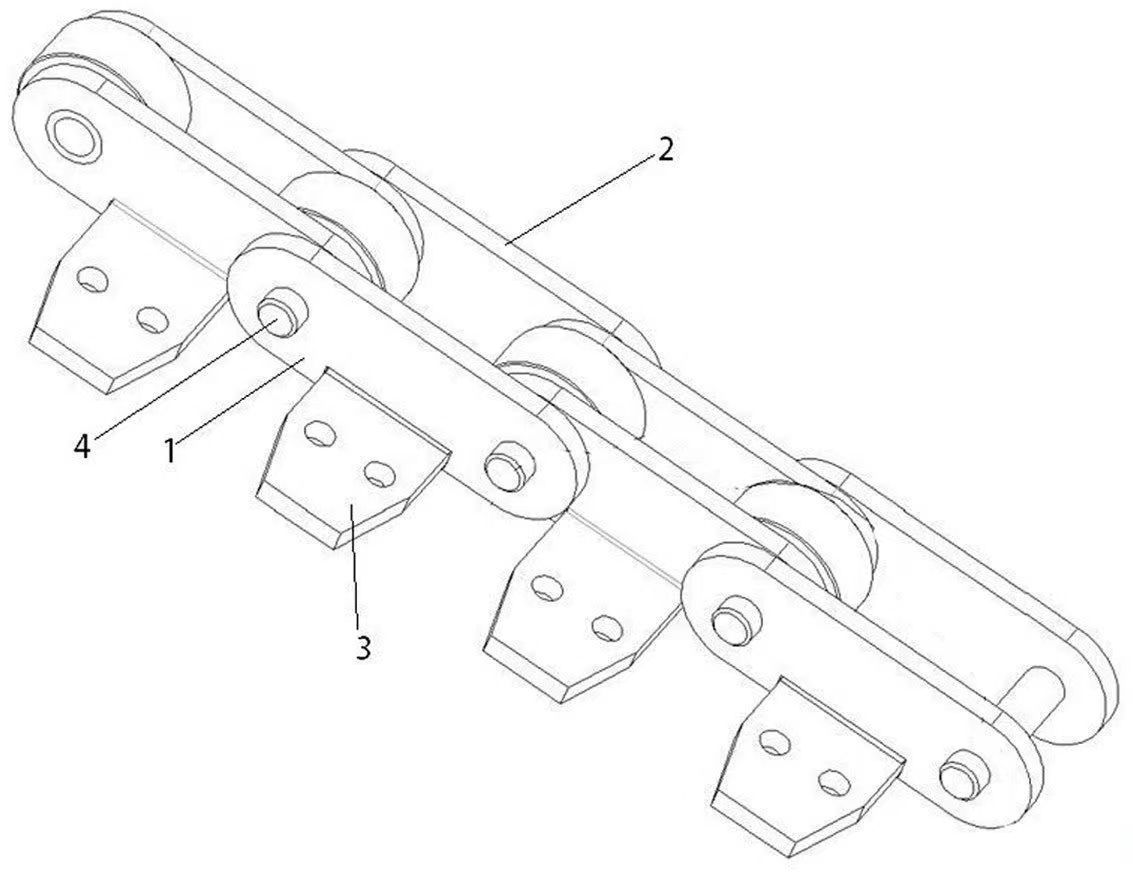

       地表给料机的输送运行装置，包括di一链组板1、第二链组板2，第一链组板1局部被折弯形成有耳板3，耳板3与输送板主体4固定连接，所述输送板主体4为冷拉一次成型管件，di一链组板1、第二链组板2的两端均与连接轴活动连接。di一链组板1、第二链组板2构成一链单元，链单元依次连接两端封闭后构成一链条。

     输送板主体4的截断面为梯形。梯形一面宽一面窄能有效的给予弯折补偿，较窄的一面置于内侧，便于形成弯折补偿，使得输送板主体4的分布设置更加紧凑。耳板3设有安转孔，耳板3通过所述安转孔与所述输送板主体4的两端螺丝固定连接。

地表给料机的输送运行装置应用效果：

       新型输送运行装置制作难度被简化了，大幅降低了地表给料机核心部件的制造成本，缩短了制造周期，由于采用冷拉一次成型，从而杜绝使用过程中焊缝开裂的现象，使用维护工作变得更加简单，无需经常更换链条与输送板，大大的提高了设备的可靠使用率。因新型输送运行装置的强度大大提高，设备可靠性得到大幅度提高，使得地表给料机可以代替一部分重型板式给料机的使用工况应用于输送大块物料，设备投资与土建费用相比较重型板式给料机更低，且使得项目建设周期更短。
