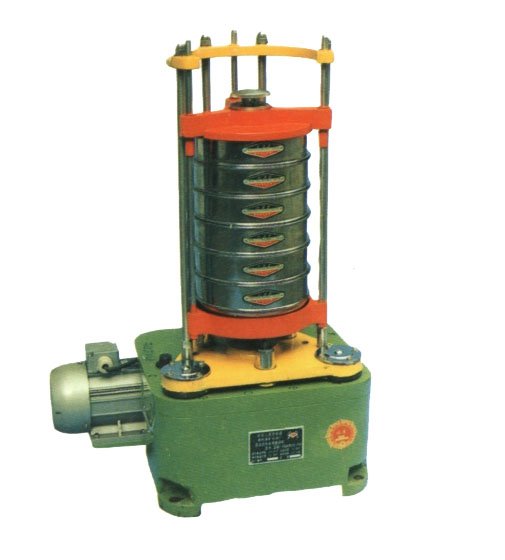

SDB-Φ200顶击式标准筛振筛机
本机适用于地质、冶金、化工、煤炭、建材、磨料、医疗、食品等部门的化验和实验室对物料进行筛分分析。
主要结构说明：
本机结构如总图所示，主要由机座、上盖、回转机构、振击机构、夹紧机构与套筛组成，主要结构说明如下:
1、回转机构：
电动机1带动传动轴20与离合体23联动轴套22上的齿轮24通过齿轮25而带动齿轮轴19上的小斜齿轮21转动，小斜齿轮带动大斜齿轮18使以健与之联接的空心的主偏心轴11旋转，从而带动以120°均布于上盖2上的三个付偏心轴3回转，使整个活动架得到半径等于偏心距的正园平面摇动。
2、振击机构：
在活动架得到正园平面摇动的时候，通过以螺钉与之固连的主、偏心上盖10带动打击轴13回转、使打击轴上的上端面凸轮15旋转，同时齿轮轴19上的齿轮29通过齿轮26、28带动齿轮轴16上的小斜齿轮带动大斜齿轮17，使以健与之联接的下端面凸轮14慢速旋转，上下端面凸轮同向转动产生轴向位移造成打击轴往上顶起，直到上下平面凸轮缺口处就往下掉而得到振击运动，压缩弹簧12的作用是增强打击力量之用。
3、夹紧机构
旋转扭紧螺栓8可使退拨螺母7沿轴向移动，使筛盖固定顶杆6往外伸长而顶死筛盖导杆达到固定筛盖的目的。
性能特点：
具有体积小、重量轻、外形美观的特点。配装有自动停机装置。结构先进、性能良好、回转幅度大、振击力强、筛分效果好、装夹套筛灵活，使用维修方便的优点。
主要技术参数：
|
项目Item
|
SDB-Φ200
|
|
配套筛子Sieve
|
Φ200×500/0.038~2.5
GB6003-85
|
|
筛子层数Sieve number
|
8
|
|
优质筛分粒度范围Best sieve size range (mm)
|
0.045~2.5
|
|
筛摇动次数
Sieve shaking frequency (times/min)
|
221
|
|
筛子往复摇动行程Sieve reciprocating vibration stroke (mm)
|
12.5
|
|
顶击次数Top-knocking frequency (times/min)
|
147
|
|
投料重量Feed weight (g)
|
200
|
|
投料体积Feed volume（cm3）
|
143W0.5(W为筛网孔名义尺寸mm)
|
|
整机噪声Machine noise (dB(A))
|
82
|
|
转数Revolution (rpm)
|
1400
|
|
筛分效率Screening efficiency（%）
|
95
|
|
重复性误差Repeatability error（%）
|
4
|
|
电动机Motor
|
功率Power (kw)
|
0.37
|
|
转速Speed（r/min）
|
1400
|
|
外形尺寸Overall dimensions (mm)
L×W×H
|
550×380×735
|
|
重量Weight (kg)
|
107
|
