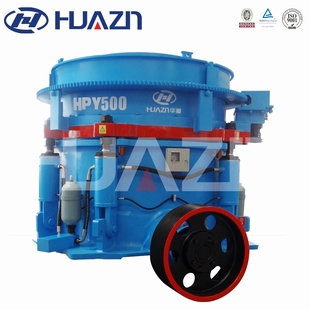

HPY系列多缸液压圆锥破碎机

HPY系列多缸液压圆锥破碎机是我公司在引进、吸收国内、外先进液压圆锥破碎机的基础上，经过优化设计研制的一种高能层压多缸液压圆锥破碎机。该机破碎力很大，适合用于破碎中硬以上物料的中碎和细碎破碎，不仅可以提供高产量，降低运行成本，而且还易于维修。为了提高破碎机的主轴的强度，将底部单缸改为外部多缸，从而增大了提高机架强度的空间，使得机架强度足够强。该机同样吸取了层压和高能相结合理论，因此，生产能力大、工作自动化高、操作维修简单、产品粒形好、易损件费用低等特点。







1.该机选择圆锥破碎部高摆频和偏心套大偏心量（冲程）的合理结合。使该系列多缸圆锥破碎机的通过能力大大提高。该机可以在恒定的排料口下进行生产，避免了单缸主轴在生产中上下浮动引起排料口的变化。采用高能层压理论，输入更大的能量，使物料破碎不仅发生在颗粒与衬板之间，而且发生在颗粒与颗粒之间。因此，产量更高，易损件相对磨耗少，产品粒形更趋于立方体，针片状含量少。
2.机架、主轴采用高强度合金钢精铸、精锻加工而成，坚固耐用，适合中硬以上物料的破碎。
3.双向过铁释放液压缸能够让铁块通过破碎腔，液压清理破碎腔行程大，而且与衬板磨损无关，减少清除破碎腔内堵塞物料所需的工作量。
4.液压马达驱动调整套（定锥衬板），可对排料口进行有效调整，液压马达还可使调整套和定锥衬板全部转出支撑套，以便更换定锥衬板和动锥衬板，从而大大简化了衬板更换的工作量。
5.先进的衬板固定技术提高了衬板的可靠性，定锥衬板靠楔块与定锥衬板上部的螺旋斜面配合，形成自锁；动锥衬板由自锁式锁紧螺栓紧固。
6.该机采用的青铜套，在振动大、粉尘多的破碎环境里能够提供更大的负载能力。
7.所有零件都可以从顶部或侧面拆装和维护，更换动锥衬板和定锥衬板方便，无需拆装机架、紧固螺栓。

　　多缸液压圆锥破碎机由机架部、传动轴架部、偏心套部、碗型轴承部、破碎圆锥部、支撑套部、调整套部、保险装置部、驱动部、液压部、基础部、润滑部、电器控制部等部分组成。





　　破碎过程是在定锥衬板和偏心运动的动锥衬板之间完成的。电机通过三角皮带和皮带轮来驱动破碎机的水平轴，水平轴通过齿轮传动来驱动偏心套旋转。偏心套带动动锥部使动锥部成旋摆运动（动锥部套在偏心套上），从而在偏心摆动的动锥衬板和定锥衬板之间产生周期性的相对运动，使待破碎物料在破碎腔内不断地受到挤压和弯曲而被破碎。待破碎物料由上部的给料口进入破碎机，破碎后的物料由破碎机下部的排料口排出。

　　外部多缸提供锁紧支撑套部（装有定锥衬板），同时还起到保护作用，当遇到超过破碎机允许负荷时，可以抬起支撑套，将油路中的油液挤入蓄能器内起到保护作用，当负荷恢复后，蓄能器内挤入的油液又回到油缸内，恢复原来状态。当破碎机由于某种原因破碎腔卡着很多物料时，可以利用外部液压缸顶起支撑套部，将物料排出破碎腔。·

　　支撑套部和调整套部通过螺纹连接，主要作用是调整调整套调整排料口大小，调整套的调整是通过一个液压马达来完成，这样调整起来就很省力和快捷。支撑套部和调整套部通过锁紧缸来锁紧，防止破碎过程中的相对转动。
