01、项目背景

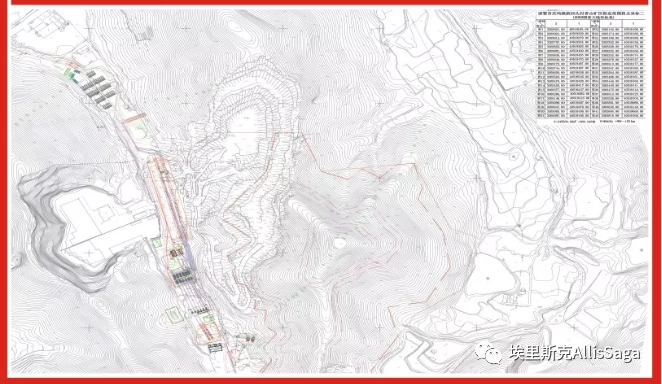

　　计划总投资6亿元，项目征占用林地385.6亩，生产线及附属设施用地173亩。项目计划建设工期10个月，计划于今年投产。矿区资源储量为845.06万立方米（2290.66万吨），生产线时产能1700吨，是目前绍兴储量及预计生产规模最大的、计划建成高质量高标准示范性矿山的建筑石料矿山项目。



　　02、项目概况



　　预投产时间：2021年



　　项目产能：1700吨/小时



　　岩石类型：石灰岩



　    出料规格：26.5-31.5mm，19-26.5mm，10-19mm，5-10mm，3-5mm，0.075-3mm，＜0.075mm（可选择生产部分5mm-16mm和16mm-31.5mm产品）



　　设备配置：全套破碎筛分设备共计27台套（含棒条给料机FD1860*2、圆振动筛CS3070D、CS3680T*2、CS3080T*8、高频筛MHFS2618*3、颚式破碎机MJC1612*2、中碎圆锥破碎机MS600C*2、细碎圆锥破碎机MH600M*4、立轴式破碎机VSI9100*3）



　　原料经自卸车运输卸入卸料平台，通过棒条给料机FD1860预先筛分，200mm以下物料由皮带输送至圆振动筛CS3070D，经CS3070D筛分后10-200mm物料与颚破排料汇合一并进入半成品料堆，0-10mm物料输送至弃料堆，200mm以上物料给入颚式破碎机MJC1612进行粗破并经皮带输送至半成品料堆。



　  半成品料经皮带送至中碎圆锥破碎机MS600C，破碎后由一、二筛分车间圆振筛CS3680T上层分离出大于31.5mm物料进入细碎圆锥破碎机MH600M；下层分离出5mm-26.5mm进入整形制砂车间以及0-5mm物料。



　　经细碎圆锥破碎机破碎后的物料经由皮带进入一、二筛分车间圆振筛CS3080T，检查筛分后上层分离出大于31.5mm的物料返回细碎圆锥破碎机形成闭路，中层分离出的26.5mm-31.5mm物料与圆振动筛CS3680T中层分离出的26.5mm-31.5mm物料汇合输送至成品料堆；下层分离出5mm-26.5mm物料进入整形制砂车间以及0-5mm物料。



　　经立轴式冲击破碎机VSI9100破碎后的物料进入第三筛分车间圆振筛CS3080T，上层分离出19mm-26.5mm成品；中层分离出10mm-19mm成品；下层分离出5mm-10mm成品及0-5mm物料。



　　经第一、二筛分（一）、第一、二筛分（二）分离出的0-5mm物料通过选粉机分离为0-0.075mm和0.075-5mm，0.075-5mm物料再经高频筛MHF2618分离为0.075mm-3mm、3mm-5mm两种产品。



　　（注：此生产线可选择生产部分5mm-16mm和16mm-31.5mm产品）



　　04、产线优点



　　采用四段破碎两闭路工艺方案，通过智能化主机设备，实现多种产品同出，比例可调，灵活适应市场需求；



　　选用层压破碎设备，设备负荷均衡，节能环保，避免过度破碎，资源开发效率高；



　　破碎比合理，进料通畅避免搭料；多筛少破及时出料，充分发挥产线生产能力。

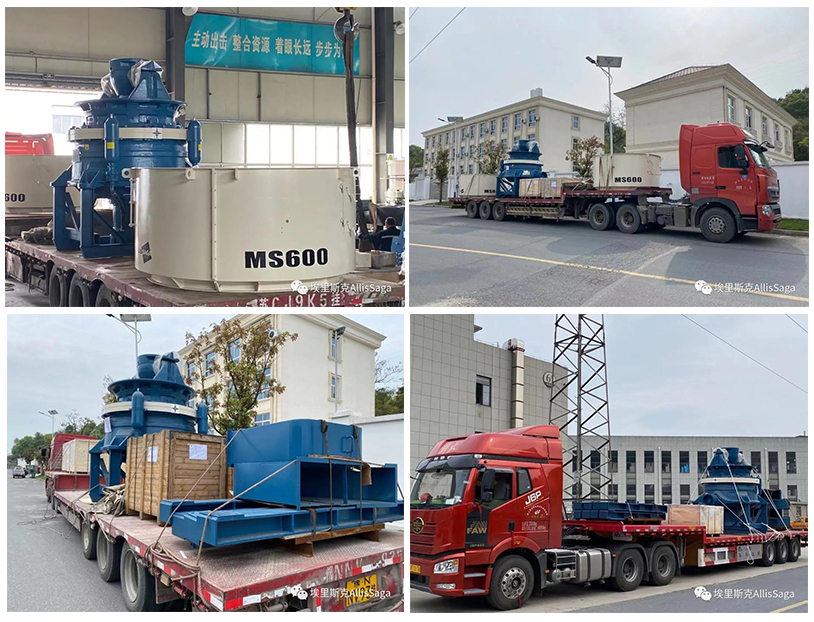

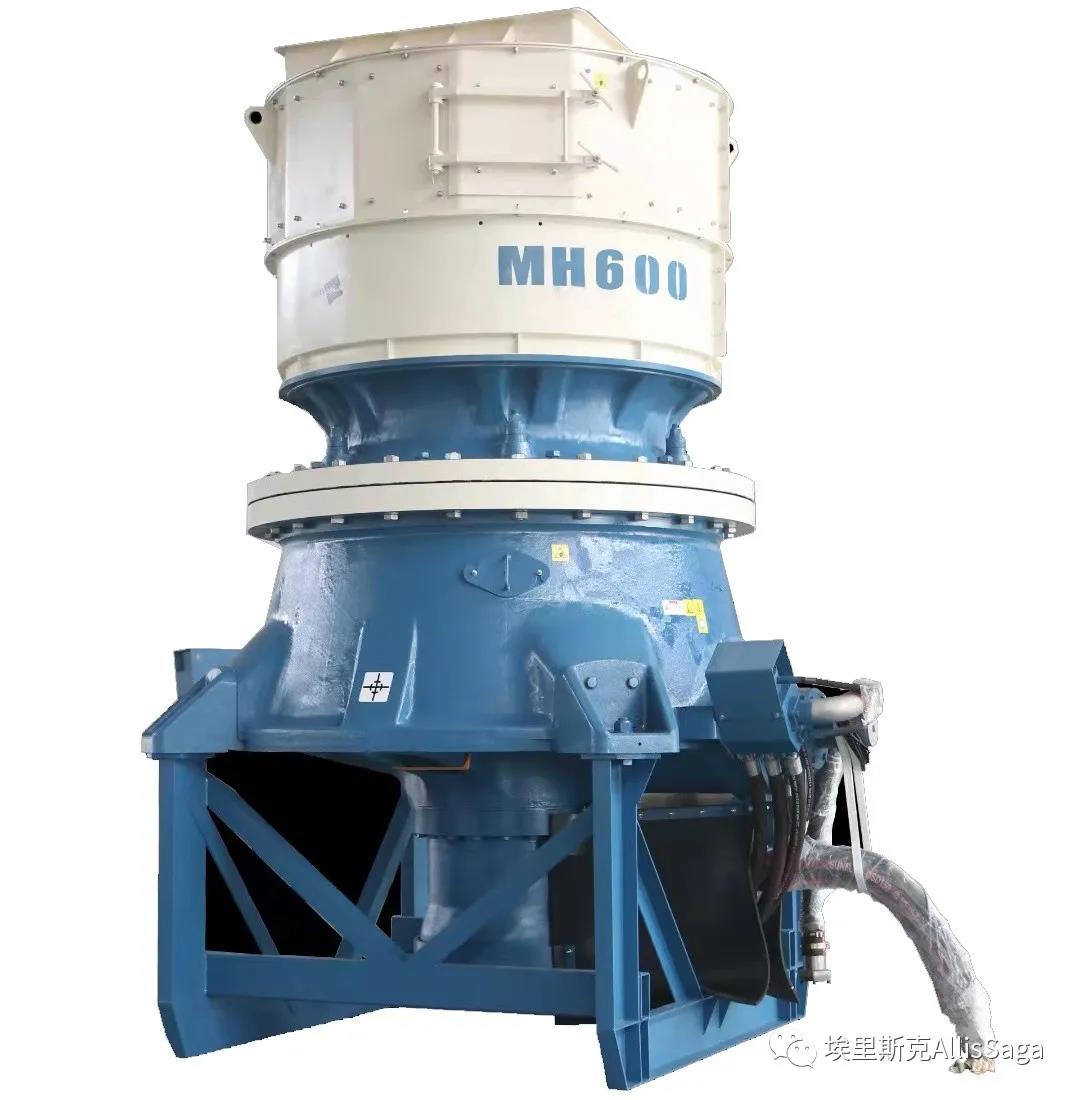

　　05、MS/MH600圆锥破碎机 设备简介



　　埃里斯克MH/MS系列圆锥破碎机，主要用于矿山、工程(砂石料)、工业(矿渣等) 领域中碎、细碎、超细碎作业。适用处理从相对易碎的石灰岩到非常难碎的铁燧石，从相对粗放的道砟到要求更细的机制砂，不论固定式破碎还是移动式破碎站，在金属矿山，从常规破碎到自磨顽石破碎，MS 及MH 类型圆锥破碎机均可在中碎、细碎、超细碎作业中提供无与伦比的破碎性能。



　　单缸液压设计的MH 及MS 圆锥破碎机是简单、可靠、高作业率、且能真正意义实现全自动化控制的高效圆锥破碎机。操作运行维护简单、运行成本更低、破碎产品质量更优秀，更能适用于各种不同破碎工况。





　　主轴材质及工艺



　　采用优质合金钢锻造，所有锻件符合UT-1及 MT-1水平。





　　上下架体结构



　　运用有限元分析方法优化架体结构，保证架体高强度；



　　周向和纵向筋板结构大大加强了架体强度，避免架体出 现裂纹的风险。

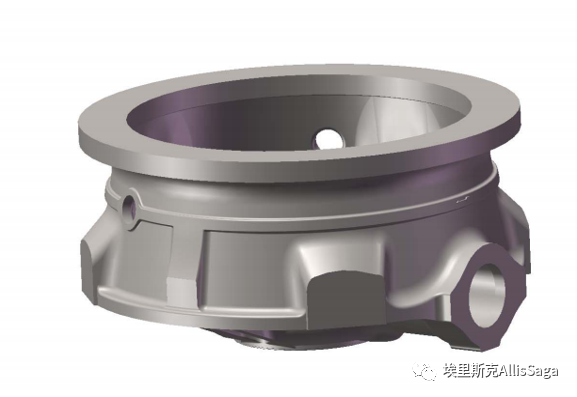

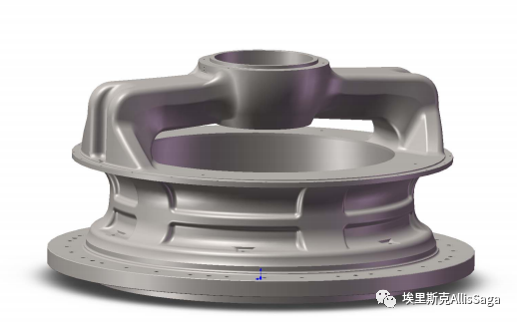

　　上下架体铸造



　　运用德国先进的MAGMA仿真模拟软件设计浇铸工艺，可实时模拟浇铸并进行优化，从而确保铸件的质量。

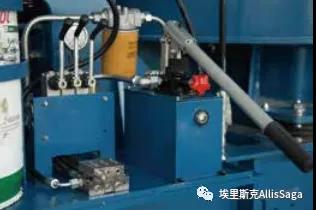

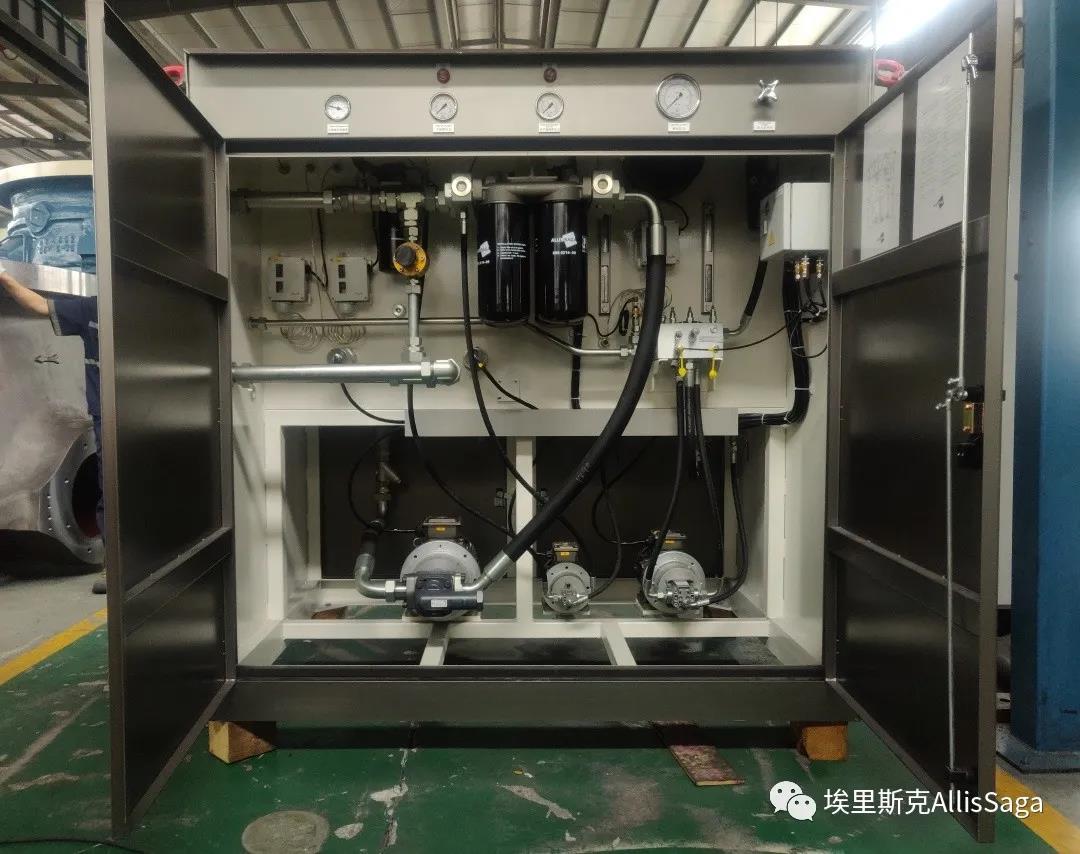

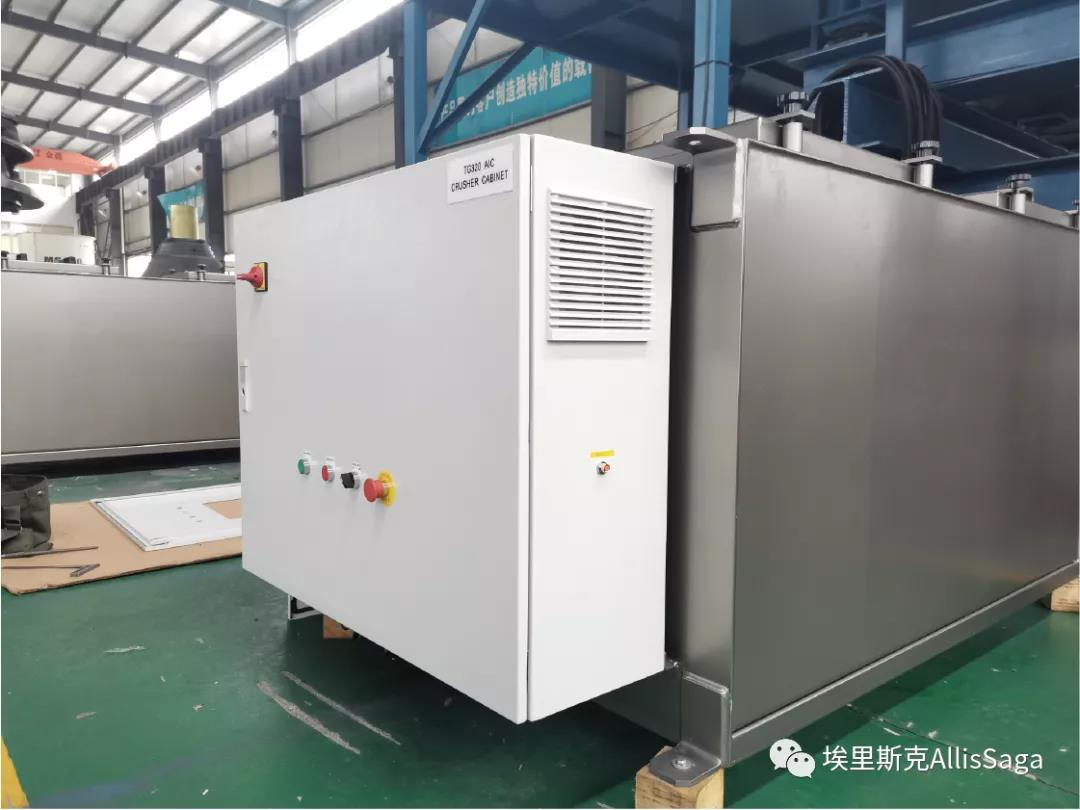

　　油站设计



　　关键元器件均采用国际品牌产品；



　　油泵单元水平安装，扩展了油箱内部空间；



　　方便操作人员维修、维护；



　　适用于固定式破碎机；



　　紧凑型设计；



　　PLC控制的油站系统，用于移动破碎站。





　　紧凑型设计；



　　PLC控制的油站系统，用于移动破碎站





　　智能化控制



　　Windows 平台，HMI易操作；



　　排矿口自动调节，实时监控运行状态易于实现与客户中控系统通讯；



　　储存历史数据（15天），易于下载长期保存；



　　可实现远程技术支持。

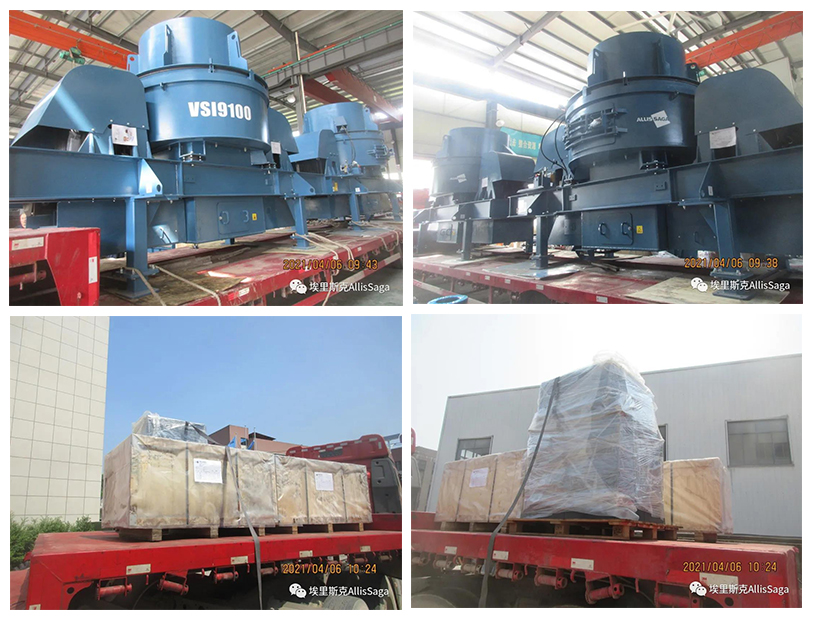

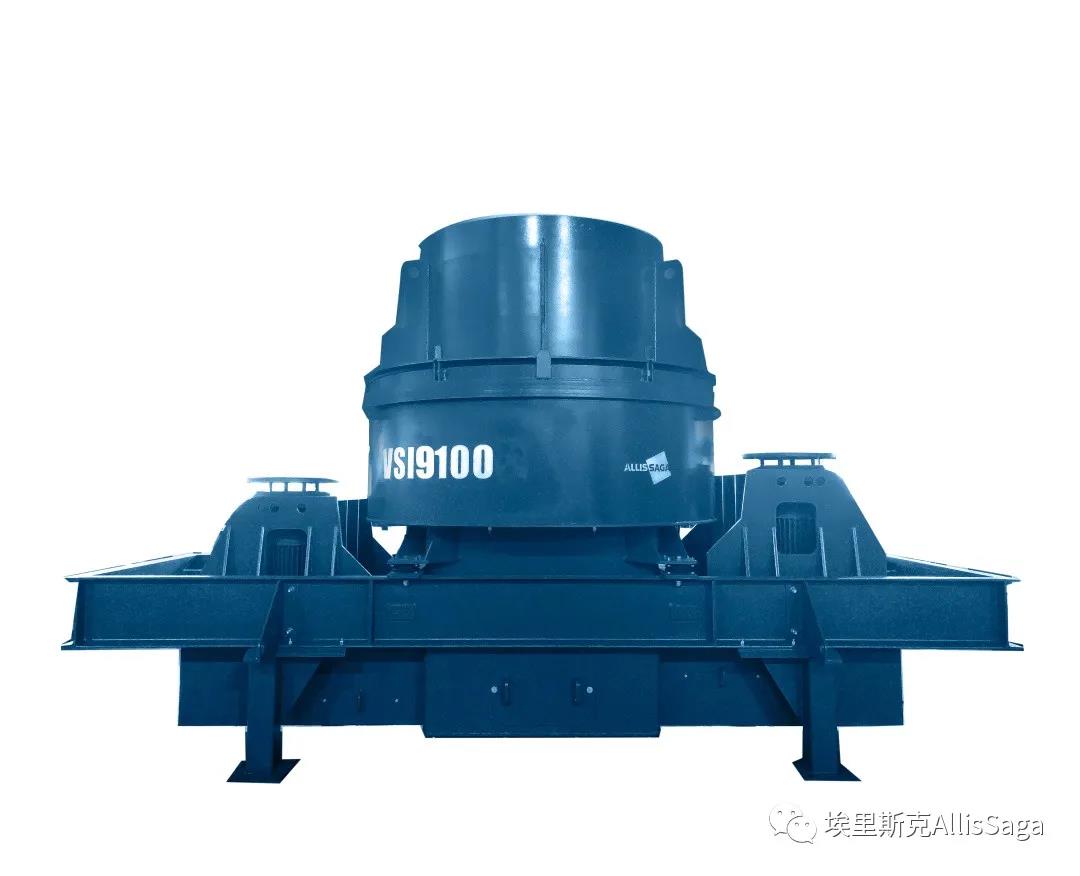

　　06、VSI9100立轴冲击式破碎机 设备简介



　　埃里斯克VSI系列制砂机，主要用于三段破碎或四段破碎，具有破碎和研磨功能，可用于加工几乎所有磨蚀性、易碎或粘性物料。采用“石打石”技术实现破碎，将高速冲击的碎石与高压研磨相组合，增强破碎效果。由于关键部位都具有岩石内衬，破碎主要发生在岩石与岩石之间；转子采用特殊材料制作，低磨损，因此，埃里斯克VSI有别于其他冲击式/反击式破碎机，具有低生产成本的优点。是用于制砂和骨料整形的优秀破碎机。

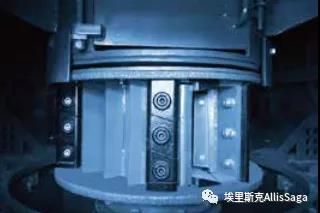

　　转子



　　主、副两个抛料头，三通道设计，均衡转子寿 命与抛料效率；



　　模块化结构，耐磨件更换方便快捷；



　　钨合金材料结合堆焊处理，全方位耐磨防护， 转子使用更持久。

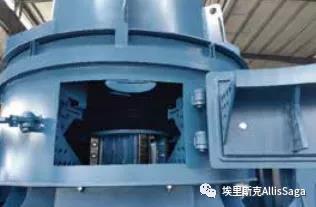

　　破碎腔



　　优化腔体形状，充分利用物料动能；



　　循环气流设计，有效控制粉尘外溢；



　　积料设计，高效破碎且耐磨。





　　给料



　　溢流量可调节，满足不同物料特性和产品要求；



　　转子给料量可调节，保证持续挤满给料；



　　对中均匀给料设计，保证粒级合理稳定。



　　皮带轮



　　通过更换皮带轮调整转子转速，整形和制砂作业容易调整；



　　皮带松紧通过液压油缸调节。



　　油脂润滑（可选）



　　独立润滑系统，确保油脂干净，延长轴承寿命；



　　3个加油嘴，配备独立流量分配阀，确保润滑效果；



　　干油润滑，更经济环保。





　　稀油润滑（可选）



　　稀油润滑，更适合制砂作业等重型工况；



　　独立润滑系统，配备过滤、冷却、加热装置；



　　安全可靠，运行成本低。
