惨！钢渣当骨料 19个施工项目出现质量问题,谁之过？

2019-10-28来源：环球破碎机网

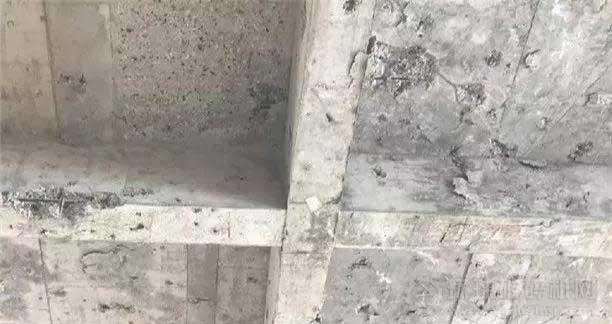

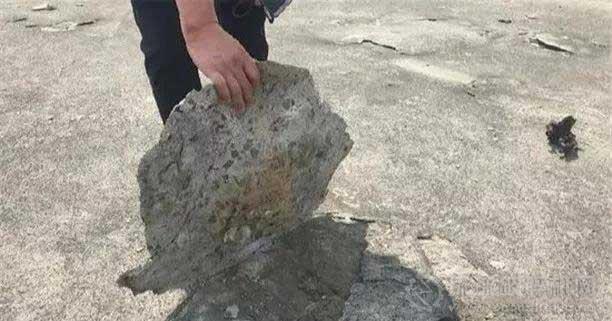

　　日前，媒体曾曝出江苏省宜兴市徐舍镇潘家坝老104国道旁一5层楼建筑因混凝土质量问题废弃多年。新闻表示，此烂尾楼5层上千根梁几乎每一根都有混凝土爆裂的情况，地面起翘面积也在持续扩大，单手一捏就碎。水泥"一捏就碎"、混凝土被掺入钢渣，1.7亿烂尾项目住建局处理4年无下文。

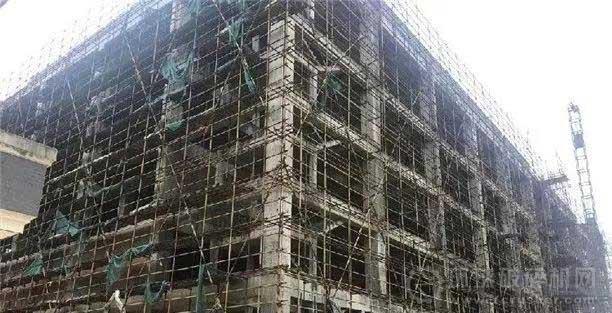

　　据了解，该项目为江苏省“宜兴市西郊农副产品交易市场”，2013年该项目交给当地的建筑公司施工，但施工方使用的混凝土却因为添加了大量废弃钢渣，导致施工质量出现严重问题，项目随即被叫停，这一停长达几年。

　　资料显示，“宜兴市西郊农副产品交易市场”项目混凝土提供商为宜兴市三木建材有限公司，同期使用该公司添加钢渣的混凝土导致项目出现质量问题的工程共有19处，建筑面积达473224平方米。其中爆裂情况较严重的项目共有4个，西郊农副产品交易市场就是其中之一。

　　对于为何在混凝土中添加钢渣，宜兴三木建材有限公司负责人称，在混凝土中添加废钢渣是不少混凝土企业的常用手法，且其发现将废钢渣添加到混凝土中后会增加其硬度，因此才将废钢渣当做粗骨料与石子一起添加到混凝土中使用。

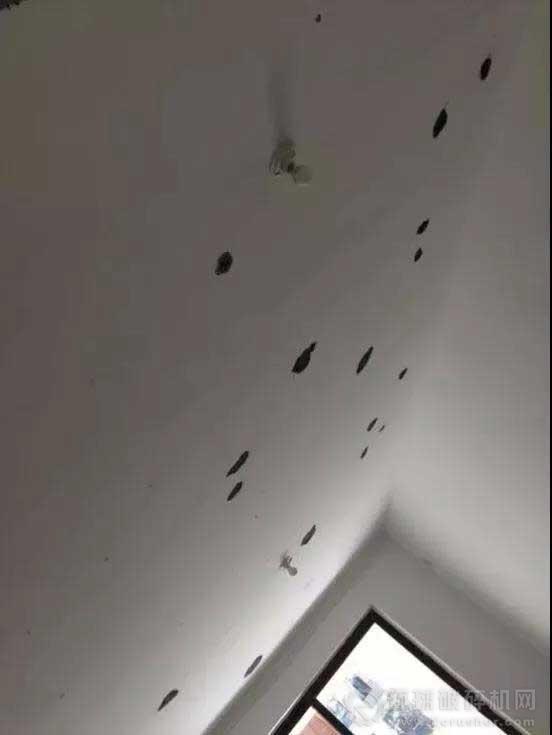

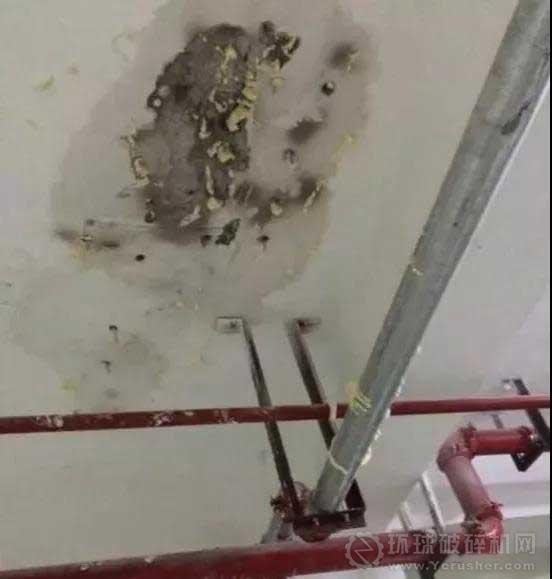

　　将钢渣作为骨料掺入混凝土中导致建筑楼房烂尾的新闻并非一例。2016年9月，江苏宜兴英伦尊邸的不少业主投诉称，其房屋开始装修后普遍出现了大面积爆裂现象，房顶变得坑坑洼洼。究其原因，检查结果是英伦尊邸A地块S3、S4等十幢住宅楼所用混凝土掺入了钢渣。

　　钢渣到底是什么？为何多数混凝土企业会使用其作为混凝土的骨料，而作为骨料掺入混凝土的它又为何会导致楼房大面积爆裂？

　　钢渣是炼钢过程中排放的工业废渣，排放量大、利用率低。将工业废渣（粉煤灰、矿渣、钢渣等）在混凝土中应用（用作掺合料或骨料），既能够减少工业废渣对土地的占用和环境的污染，又可以降低混凝土的材料成本，故而得到很多混凝土企业的推广使用，但是通常是磨成细粉，作为混凝土改性材料使用。

　　钢渣作为混凝土的骨料使用时，由于钢渣的强度高，且钢渣本身具有一定的活性，因而替代部分天然骨料很容易达到混凝土的强度要求，有利于降低混凝土生产成本。另外，钢渣磨到合适的细度并科学配方，能够使混凝土起到了整体均匀性的“微膨胀”作用，继而带来常规水泥没有的低水化热、低塌落度、高抗渗、高强度、高抗冻、高耐磨、高抗海水腐蚀、高抗碳化以及100年以上的寿命等一系列极其宝贵的性能。

　　但是，因钢渣本身存在易磨性差；钢渣中活性组分的活性低、非活性组分的含量大；影响安定性的游离CaO和游离MgO含量较高等问题，工程中使用钢渣作为骨料会导致钢渣骨料周围混凝土的剥落与开裂。

　　钢渣骨料的安定性的离散性非常大，少量存在严重安定性问题的骨料就可能使硬化混凝土发生表面损伤或结构性破坏，而事实上我国的钢渣适合做混凝土骨料的非常少，在工程中通常是严禁使用未经处理并检验合格的钢渣的。
