揭秘破磨工序-颚式破碎机

颚式破碎机是目前破碎、磨粉行业应用最为广泛的设备之一。本期，小编将从市场主流的系列产品，它们各自的优缺点，以及颚破生产厂家的部分案例为大家揭秘破磨工序-颚式破碎机。

产品介绍

1858年，简单摆式破碎机被发明出来，至今颚式破碎机已有150多年的历史。

我国从50年代初开始仿制生产复摆颚式破碎机，为改善颚式破碎机性能，提高其工作效率，国内外曾研制过各种异型颚式破碎机，但最终得到广泛应用的还是传统复摆颚式破碎机。

颚式破碎机广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多领域，在繁杂的破碎工序中处于“第一把刀”的位置，破碎抗压强度不超过320兆帕的各种物料，主要由六大部分组成：机架、传动部分（电机、飞轮、皮带轮、偏心轴）、破碎部分（颚床、动颚板，定颚板）、保险装置（肘板、弹簧拉杆部）、调整部分、集中润滑装置。

产品分析

为提高颚式破碎机的破碎效率，国内外从未停止过对颚破的研发和改进。经过60多年的改良和技术引进，目前国内市场主流颚破有PE、PEW和颚式破碎一体机（电机和破碎机整体化，以下简称一体机）等系列产品。

PE系列颚式破碎机示意图

PEW系列颚式破碎机示意图

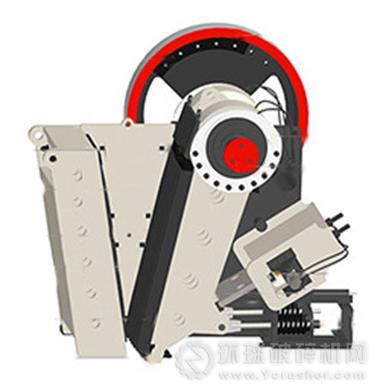

颚式破碎一体机示意图

上述三大系列的颚破中，PE系列颚破最早被研发出来，在国内市场中，因其结构简单、价格相对低廉而得到广泛应用。

PEW系列颚破是在PE系列的基础上改进而来，在设备结构、调整装置、和保护装置方面做出了比较大的改动，使颚破的破碎效率和破碎比，较PE系列有了较大的提升。

一体机属于新一代的颚破产品，其设备结构、使用功能和生产效率等各项指标均体现了现代先进技术水平。较PE和PEW相比，一体机最大的改动是将电机置于机身。

据小编了解，目前各厂家对一体机的命名不尽相同，例如：美卓矿机命名为Nordberg?C系列颚式破碎机、上海世邦工业和河南黎明重工命名为C6X系列颚式破碎机、广州磊蒙命名为GC系列高性能颚式破碎机、成都大宏立命名为PEV系列颚式破碎机、郑州维科命名为HJC系列高效颚破，而上海山美、南昌矿机、洛阳大华命名为JC系列颚式破碎机、海兴机械PE破碎机等等。

优缺点对比

俗话说“没有对比就没有伤害”。那么，市场上流行的PE、PEW和颚破一体机这3种系列各有什么优缺点呢？

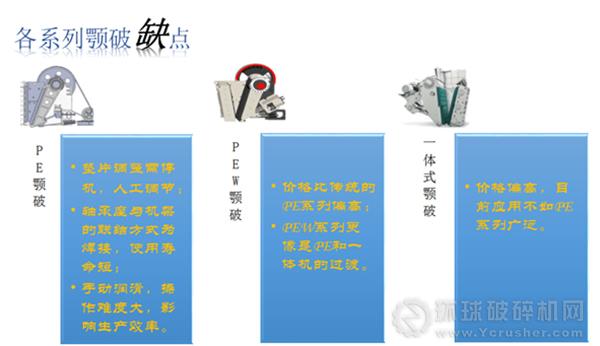

看了以上图中三种颚式破碎机的优缺点对比，是不是感觉脑中开始有浆糊了？换一种画风，包你秒懂~~~

案例介绍

美卓矿机

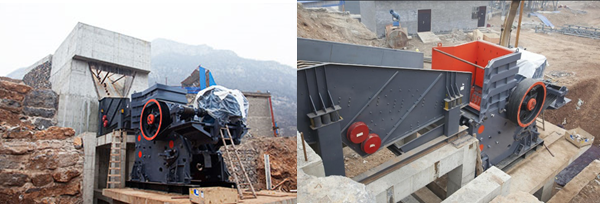

世邦工业——河北时产800-1000吨碎石制砂生产线

设备配置：S5X系列筛分设备、TSW系列振动给料机、ZSW系列振动给料机、VU干法制砂成套系统、C6X系列颚式破碎机、CI5X系列反击式破碎机

原始物料：石灰石

成品尺寸：0-5mm，5-10mm，10-20mm，20-31.5mm

成品用途：用于高等级铁路、公路、市政等基础设施建设

产品信息：世邦的C6X颚破共有5个型号，处理能力最高可达1510t/h，最大进料粒度在720-1280mm之间，电机功率为160-400kw。

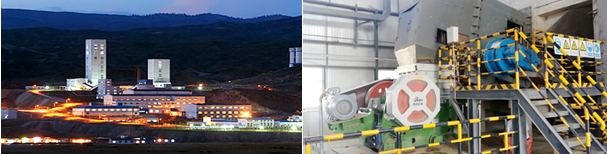

南昌矿机——哈巴河金坝矿业1000吨/日金矿石选厂

设备配置：一台JC1150颚式破碎机（粗破设备，最大给料粒度600mm，处理能力为120吨/小时）、一台2YKR3060圆振动筛（细碎闭路筛分，上层筛孔为25x25mm，下层14x25mm，靠近出料端12x12mm）。

生产能力：已超过设计的1000吨/日，实际达到1200-1300吨/日。

产品信息：JC系列共有11种型号，处理能力在45-1595t/h之间，最大进料粒度为450-1300mm，电机功率为75-400kw。

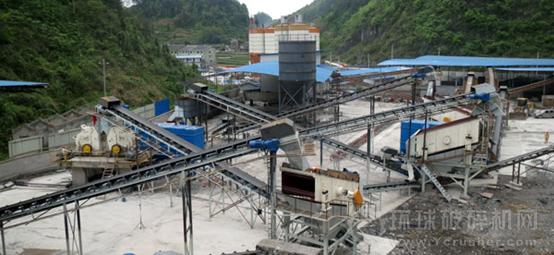

上海山美——贵州500吨石灰岩破碎生产线

设备配置：一台ZSW600*150振动给料机、一台JC549颚式破碎机、两台HCS459A反击式破碎机、一台VSI-9000制砂机、2YK2460和3YK3060圆振动筛各一台，3YK2460圆振动筛两台等。

生产能力：500t/h

产品信息：山美的JC颚破可处理抗压强度不超过320Mpa的各种矿石和岩石，有11种型号，生产能力在50-1800t/h之间，进料粒度需≤1800*2100mm，电机功率为55-450kw。

广州磊蒙

（注：以上所涉各个设备厂家的数据资料，均为各厂家对外公布的数据资料）
