神华准能选煤厂自制破碎机齿辊轴承杯拔具提升工作效率

　　近日，神华准能选煤厂职工自制一套破碎机齿辊轴承杯拔具，顺利完成轴承的拆卸工作。

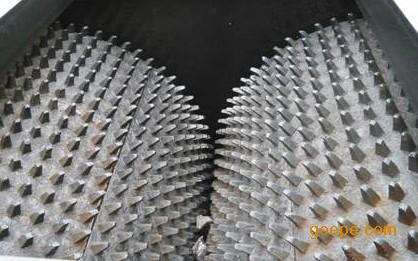

图为选煤厂用破碎机齿辊

　　由于选煤厂破碎机齿辊较大、较重，但维修轴承空间又比较狭小，厂家又没有配备专门的拆卸工具，导致破碎机齿辊无法用压力机拆卸，为此该厂职工亲手制作了一套破碎机齿辊轴承杯拔具，顺利完成轴承的拆卸。

　　该装置用50mm的钢板钻成和轴承杯压盖孔相配的均匀四孔，在用4根直径为20mm的丝杠来传递拉力，两端分别用螺丝固定，里面放置千斤顶作业，千斤后端用50mm厚的钢板制作成直径550mm的底座，在底座均布4个φ=20mm的孔径和前段拔具拔件尺寸配合，用丝杆直接穿入来传递拉力，再用200吨千斤顶配合完成,在现场就可以完成检修任务，切实提高了检修效率。
